Kurzbeschreibung Der LED Streifen 3535-60 SK6812 ist ein digital adressierbarer RGB-LED-Strip mit 60 Pixeln pro Meter. Mit schmaler 4 mm Leiterplatte eignet er sich ideal für kompakte und präzise Beleuchtungslösungen im Innenbereich. Produktbeschreibung Der digitale LED Streifen mit SK6812-Chip ermöglicht die individuelle Ansteuerung jeder einzelnen LED (Pixel). Dadurch lassen sich komplexe Lichteffekte wie Farbverläufe, Lauflichter und Animationen realisieren. Mit einer hohen Pixeldichte von 60 Pixeln pro Meter sorgt der LED Streifen für besonders feine und gleichmäßige Effekte. Die integrierten SK6812 LEDs kombinieren LED und Steuerchip in einem Bauteil, wodurch eine einfache Ansteuerung über nur eine Datenleitung möglich ist. Die Betriebsspannung von 12 V DC sorgt für eine stabile Stromversorgung und reduziert Spannungsabfälle im Vergleich zu 5V-Systemen. Mit einer Leistungsaufnahme von ca. 8 W pro Meter bietet der Streifen eine gute Balance zwischen Helligkeit und Effizienz. Dank der extra schmalen Leiterplatte mit nur 4 mm Breite eignet sich der LED Streifen besonders für enge Einbauorte, filigrane Designs und minimalistische Lichtlösungen. Die Schutzart IP20 macht ihn ideal für den Einsatz in trockenen Innenräumen. Eigenschaften Digital adressierbarer LED Streifen mit SK6812 60 Pixel pro Meter für hochauflösende Effekte RGB-Farbsteuerung (multicolor) 12 V DC Betrieb für stabile Versorgung Leistungsaufnahme ca. 8 W / Meter » 0,7 A / Meter Extra schmale Bauform (nur 4 mm PCB) Einzelpixel-Ansteuerung über Datenleitung Schutzart IP20 – für Innenanwendungen Technische Daten MerkmalWertLED-Typ3535 SMD (SK6812)Pixeldichte60 Pixel/mLichtfarbeRGBBetriebsspannung12 V DCLeistungca. 8 W / Meter » 0,7 A / MeterAnsteuerungdigital (einzeln adressierbar)SchutzartIP20PCB-FarbeWeißBreite4 mm Einsatzbereiche Dekorative LED-Installationen Ambientebeleuchtung Möbel- und Designbeleuchtung Modellbau und filigrane Anwendungen DIY- und Smart-Light-Projekte Effekt- und Eventbeleuchtung Fazit Der LED Streifen 3535-60 SK6812 überzeugt durch seine hohe Pixeldichte und die extrem schmale Bauform. Mit digitaler Einzelpixelsteuerung und 12V-Technik eignet er sich ideal für kreative, platzsparende und anspruchsvolle Lichtprojekte im Innenbereich.

R: rote Wellenlänge: 620-630NM Lichtstärke: 550-700MCD G: grüne Wellenlänge: 515-530NM Lichtstärke: 1100-1400MCD B: blaue Wellenlänge: 465-475NM Lichtstärke: 200-400MCD Beschreibung: Top SMD-WS2812b 0,2 Watt 40mA PIN-Konfiguration: Symbol: 5V = 5V DC "+" Symbol: DIN = Steuerdaten Signaleingang Symbol: gnd = Masse "-" Symbol: DOUT = Steuerdaten Signalausgang

  Der LED-Streifen 2020-96-SK6812 digital ist ein kompakter, hochauflösender und individuell ansteuerbarer LED-Streifen für anspruchsvolle Licht- und Effektanwendungen. Dank digitaler Steuerung eignet er sich ideal für kreative Beleuchtungskonzepte in Architektur, Möbelbau, Messebau, Modellbau, Dekoration sowie in technischen und künstlerischen Projekten. Der LED-Streifen arbeitet mit 5 V DC Betriebsspannung und verfügt über 96 adressierbare RGB-Pixel pro Meter (SK6812). Jede LED ist einzeln steuerbar, sodass dynamische Lichteffekte, Farbverläufe, Animationen und Laufschriften problemlos realisierbar sind. Mit einer Leistungsaufnahme von 9,6 W pro Meter bietet der Streifen eine ausgewogene Kombination aus Helligkeit, Effizienz und Detailauflösung. Die schmale PCB-Breite von nur 4 mm in weißer Ausführung ermöglicht eine unauffällige Integration in sehr kleine Profile, Kanten oder filigrane Einbauten. Durch die kompakte Bauform eignet sich der Streifen besonders für Anwendungen mit begrenztem Platzangebot. Mit der Schutzart IP20 ist der LED-Streifen für den Einsatz in trockenen Innenräumen konzipiert. Er lässt sich einfach auf glatte Oberflächen kleben oder in Aluminiumprofile einsetzen und kann individuell auf die gewünschte Länge zugeschnitten werden. Der LED-Streifen ist kompatibel mit gängigen Mikrocontrollern und LED-Controllern (z. B. Arduino, ESP8266/ESP32, LED-Controller mit SK6812-Unterstützung) und eignet sich damit sowohl für Hobbyprojekte als auch für professionelle Installationen. Technische Highlights: Produkttyp: Digitaler LED-Streifen LED-Typ: SK6812 RGB (adressierbar) Betriebsspannung: 5 V DC LED-Dichte: 96 Pixel pro Meter Leistungsaufnahme: 9,6 W/m Schutzart: IP20 (Innenbereich) PCB-Farbe: Weiß PCB-Breite: 4 mm Eigenschaften: Jede LED einzeln steuerbar, flexible Montage, zuschneidbar Einsatzbereiche: Effektbeleuchtung, Architekturlicht, Möbel- und Messebau, DIY-Projekte, Modellbau, Ambient Lighting Der LED-Streifen 2020-96-SK6812 digital 5 V RGB überzeugt durch hohe Pixeldichte, sehr kompakte Bauform und flexible Steuerbarkeit – eine professionelle Lösung für kreative und dynamische Lichtinstallationen in Innenräumen.

Kurzbeschreibung Der digitale LED-Streifen mit 96 SK6812 RGBW-LEDs pro Meter bietet eine brillante Farbdarstellung sowie einen separaten Kaltweißkanal mit 6000 K. Dank integriertem Controller ist jede LED einzeln adressierbar und ermöglicht beeindruckende Lichtanimationen sowie präzise Farbsteuerung. Produktbeschreibung Dieser hochwertige LED-Streifen ist mit 96 SK6812 RGBW-LEDs pro Meter ausgestattet und arbeitet mit einer Betriebsspannung von 5 V DC. Jede LED verfügt über einen integrierten Treiber-IC und kann einzeln angesteuert werden. Dadurch lassen sich komplexe Lichteffekte, Farbverläufe und Animationen realisieren. Neben den RGB-Farben besitzt jede LED einen separaten Kaltweißkanal mit einer Farbtemperatur von 6000 K. Dies ermöglicht sowohl kräftige Farben als auch ein klares, neutrales Weißlicht für Beleuchtungsanwendungen. Mit einer Breite von 12 mm und einer weißen Leiterplatte eignet sich der LED-Streifen ideal für dekorative Beleuchtung, Smart-Home-Projekte, Effektbeleuchtung, Displays und individuelle Lichtinstallationen. Die offene Bauweise nach Schutzart IP20 ist für den Einsatz in trockenen Innenräumen vorgesehen. Die Stromaufnahme beträgt pro Meter ca. 1,98 A bei 100 % Weiß sowie etwa 1,01 A (Rot), 1,01 A (Grün) und 1,02 A (Blau). Der Streifen ist mit den meisten Controllern für SK6812-LEDs kompatibel und lässt sich einfach in bestehende Systeme integrieren. Eigenschaften Digitale SK6812 RGBW-LEDs mit integriertem Treiber 96 einzeln adressierbare LEDs pro Meter4 in 1 LED-Chips (R-G-B + 6000K weiß) Separater Kaltweißkanal (6000 K) Betrieb mit 5 V DC Weiße Leiterplatte (PCB) mit 12 mm Breite IP20 – für trockene Innenräume Hohe Farbwiedergabe und flüssige Animationen Kompatibel mit SK6812-Controllern Aufgrund der hohen LED-Dichte und der Stromaufnahme von bis zu 1,98 A pro Meter (Weißkanal bei 100 %) wird empfohlen, spätestens nach 2 Metern eine zusätzliche Stromeinspeisung vorzusehen. Dadurch werden Spannungsabfälle minimiert und eine gleichmäßige Helligkeit sowie eine präzise Farbwiedergabe über die gesamte Länge sichergestellt. Technische Daten MerkmalWertLED-TypSK6812 RGBW (5050)LED-Dichte96 LEDs/mAnsteuerungDigital, einzeln adressierbarBetriebsspannung5 V DCmaximale Leistung in Watt / Meter bei 100% alle Kanäle        Lichtfarbe Weiß28,8W6000 KStromaufnahme Weiß (100 %)1,98 A/mStromaufnahme Rot (100 %)1,01 A/mStromaufnahme Grün (100 %)1,01 A/mStromaufnahme Blau (100 %)1,02 A/mSchutzartIP20LeiterplattenfarbeWeißPCB-Breite12 mm Einsatzbereiche Ambiente- und Effektbeleuchtung Smart-Home- und IoT-Projekte Modding von PC und Gaming-Systemen Displays und Werbetechnik Dekorative Innenbeleuchtung Arduino-, ESP32- und Raspberry Pi-Projekte Fazit Der digitale SK6812 RGBW LED-Streifen mit 96 LEDs pro Meter kombiniert brillante RGB-Farben mit einem separaten 6000 K Weißkanal. Dank einzeln adressierbarer LEDs, integriertem Treiber und geringer Betriebsspannung eignet er sich hervorragend für anspruchsvolle Beleuchtungs- und Effektanwendungen im Innenbereich.

Der LED Streifen 5050-60-UCS512A2 DMX 24 V DC 24 W/m RGBW 6000 K ist ein leistungsstarker, digital steuerbarer LED-Streifen für professionelle Licht- und Effektanwendungen im Innenbereich. Durch die Kombination aus RGB-Farben und einem zusätzlichen Weißkanal mit 6000 K eignet er sich sowohl für dynamische Farbeffekte als auch für klares, neutralweißes Licht. Dank der integrierten UCS512A2-DMX-Treiberchips ermöglicht der LED-Streifen eine präzise Einzelpixel-Ansteuerung. Mit 10 Pixeln pro Meter lassen sich fließende Farbverläufe, Lauflichter und komplexe Lichteffekte realisieren. Die direkte DMX-Ansteuerung macht ihn ideal für den Einsatz in professionellen Lichtsteuerungssystemen, wie sie in der Bühnen-, Event- und Architekturbeleuchtung verwendet werden. Der Betrieb mit 24 V DC sorgt für eine stabile Spannungsversorgung, gleichmäßige Helligkeit über längere Strecken und reduzierte Spannungsverluste. Mit einer Leistungsaufnahme von 24 W pro Meter bietet der LED-Streifen eine hohe Lichtausbeute. Die verbauten SMD-5050-LEDs gewährleisten intensive Farben, hohe Leuchtkraft und eine lange Lebensdauer. Die weiße Leiterplatte (PCB) mit 15 mm Breite unterstützt eine effiziente Wärmeabfuhr und erleichtert die Montage in gängigen LED-Profilen. Mit der Schutzart IP20 ist der LED-Streifen für den Einsatz in trockenen Innenräumen konzipiert. Er eignet sich optimal für dekorative Beleuchtung, Effektlicht, Akzent- und Ambientebeleuchtung sowie für professionelle Lichtinstallationen in Innenbereichen. Technische Highlights: Produkttyp: Digitaler LED-Streifen / Pixel-LED-Strip LED-Typ: SMD 5050 LED-Bestückung: 60 LEDs pro Meter Pixelauflösung: 10 Pixel pro Meter (6 x SMD5050 RGBW an einem Steuerchip mit 0,4 W / LED) bedeutet 1 Pixel = 10 cm LED Streifen Steuerung: DMX (UCS512A2) Lichtfarbe: RGB + Weiß Farbtemperatur Weiß: 6000 K Leistungsaufnahme: 24 W/m Betriebsspannung: 24 V DC Schutzart: IP20 (Innenbereich) Leiterplattenfarbe: Weiß PCB-Breite: 15 mm Einsatzbereiche: Bühnen- und Eventbeleuchtung, Architekturlicht, Messebau, Lichtinstallationen, Medientechnik   Der LED Streifen 5050-60-UCS512A2 DMX 24 V DC 24 W/m RGBW 6000 K überzeugt durch hohe Lichtleistung, präzise DMX-Steuerbarkeit und professionelle Verarbeitung – eine zuverlässige Lösung für anspruchsvolle Beleuchtungs- und Effektanwendungen im Innenbereich.

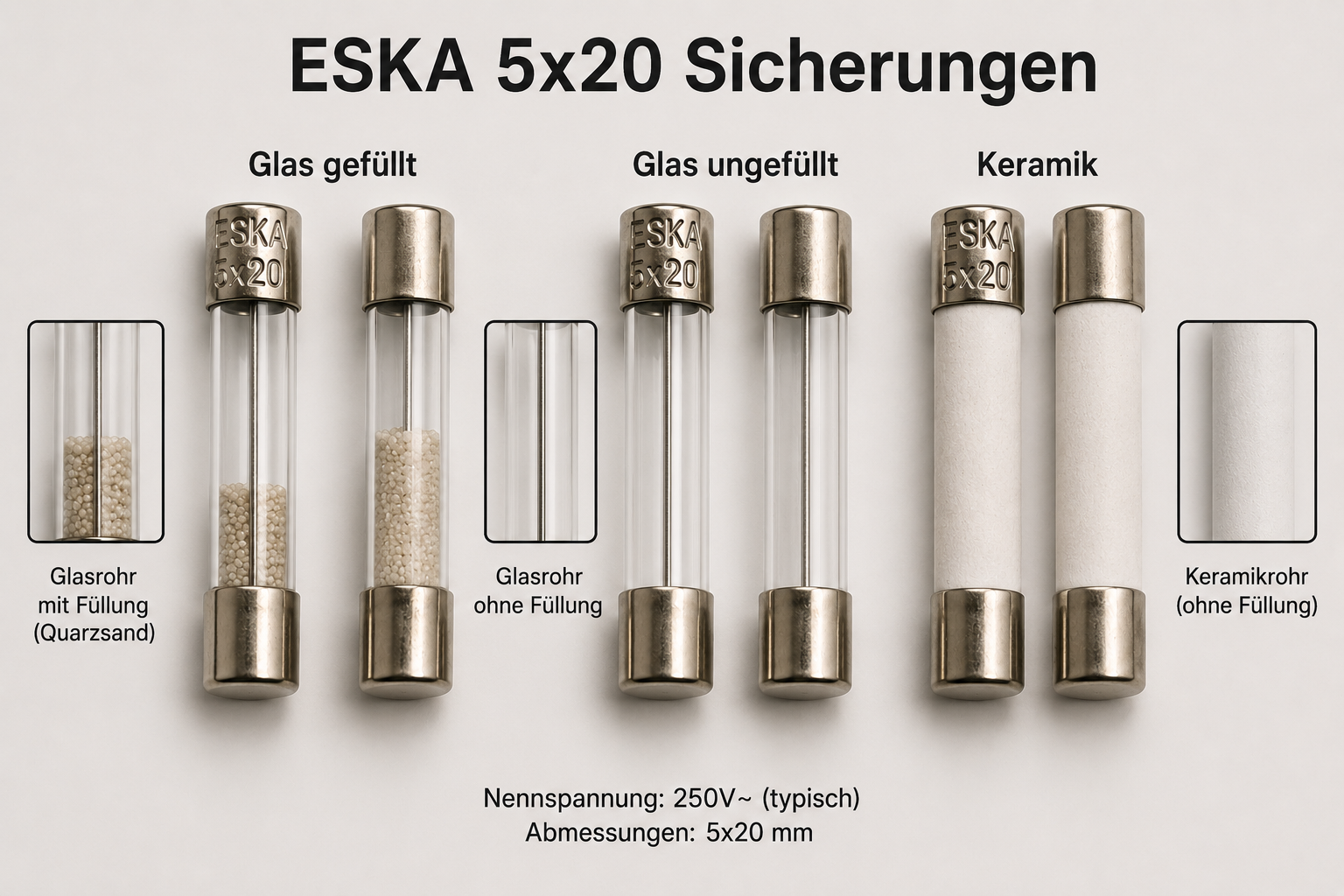

Kurzbeschreibung Die ESKA Feinsicherungen im Format 5 × 20 mm sind träge Sicherungen zum zuverlässigen Schutz elektrischer und elektronischer Schaltungen vor Überstrom und Kurzschluss. Je nach Ausführung sind die Sicherungen mit Glas- oder Keramikkörper und in verschiedenen Nennströmen erhältlich. Produktbeschreibung Die ESKA Feinsicherungen eignen sich für zahlreiche Anwendungen in elektronischen Geräten, Netzteilen, Steuerungen und Stromversorgungen. Durch die träge Auslösecharakteristik (T) können kurzzeitig auftretende Einschaltströme toleriert werden, ohne dass die Sicherung unmittelbar auslöst. Der Variantenartikel umfasst verschiedene Nennströme, sodass die passende Sicherung entsprechend der jeweiligen Anwendung ausgewählt werden kann. Je nach Nennstrom und Ausführung ist die Sicherung mit einem Glas- oder Keramikkörper erhältlich. Die standardisierte Baugröße 5 × 20 mm ermöglicht den Einsatz in zahlreichen handelsüblichen Sicherungshaltern. Eigenschaften Hersteller: ESKA Feinsicherung im Format 5 × 20 mm Auslösecharakteristik: Träge (T) Verschiedene Nennströme erhältlich Je nach Variante Glas- oder Keramikkörper Zuverlässiger Überstrom- und Kurzschlussschutz Standardisierte Bauform Für entsprechende 5 × 20 mm Sicherungshalter geeignet Verfügbare Varianten Die Sicherungen sind je nach Ausführung mit unterschiedlichen Nennströmen erhältlich. Der jeweilige Nennstrom und das Material des Sicherungskörpers können als Variante ausgewählt werden. MerkmalVariantenBaugröße5 × 20 mmCharakteristikTräge (T)NennstromVerschiedene WerteSicherungskörperGlas oder KeramikBauformZylindrisch Technische Daten MerkmalWertHerstellerESKASicherungstypFeinsicherungBaugröße5 × 20 mmAuslösecharakteristikTräge (T)NennstromJe nach VarianteMaterialGlas oder Keramik, je nach VariantePolaritätKeineMontageIn geeignetem Sicherungshalter Einsatzbereiche Netzteile und Stromversorgungen Elektronische Geräte Steuerungen Industrieelektronik Mess- und Prüfgeräte Haushaltsgeräte Geräte mit erhöhtem Einschaltstrom Reparatur und Wartung elektronischer Geräte Fazit Die ESKA Feinsicherungen 5 × 20 mm, träge bieten eine große Auswahl verschiedener Nennströme und sind je nach Ausführung mit Glas- oder Keramikkörper erhältlich. Die träge Charakteristik macht sie besonders geeignet für Geräte und Schaltungen, bei denen beim Einschalten kurzzeitig höhere Ströme auftreten können.

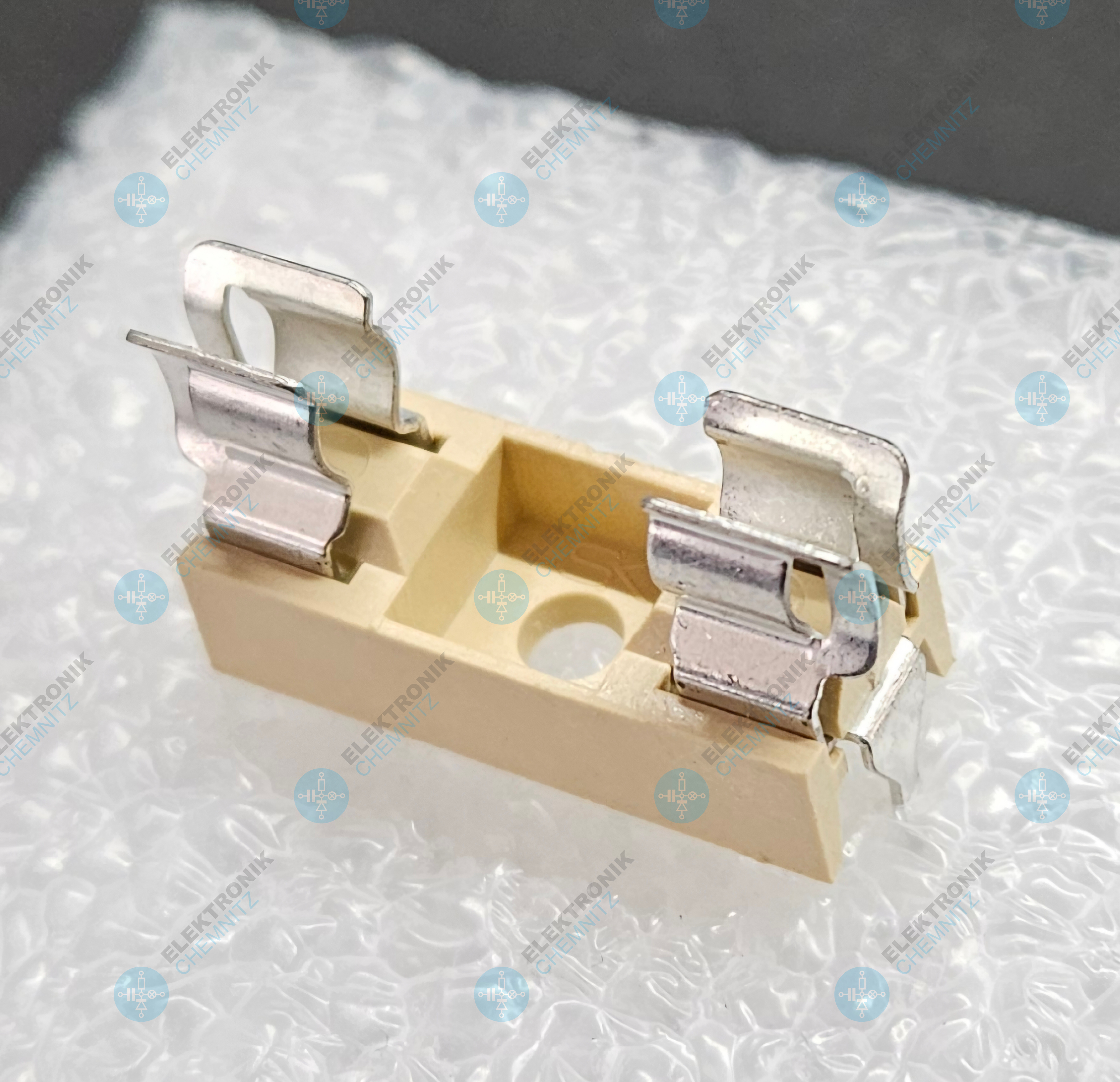

Kurzbeschreibung Der Stelvio Kontek PTF 15B ist ein kompakter Sicherungshalter für 5 × 20 mm Feinsicherungen zur direkten Montage auf Leiterplatten. Er eignet sich ideal für Netzteile, elektronische Geräte, Steuerungen und Reparaturanwendungen. Produktbeschreibung Der PTF 15B ermöglicht die sichere Aufnahme einer handelsüblichen 5 × 20 mm Feinsicherung direkt auf der Leiterplatte. Durch die Print-Montage lässt sich der Sicherungshalter platzsparend in elektronische Baugruppen integrieren. Die eingesetzte Sicherung kann bei Bedarf einfach ausgetauscht werden. Dadurch ist der Sicherungshalter besonders für Anwendungen geeignet, bei denen eine servicefreundliche und leicht zugängliche Absicherung gewünscht ist. Die robuste Bauweise und die direkte Leiterplattenmontage machen den Stelvio Kontek PTF 15B zu einer praktischen Lösung für die Absicherung von Stromkreisen in elektronischen Geräten. Eigenschaften Hersteller: Stelvio Kontek Typ: PTF 15B Sicherungshalter für 5 × 20 mm Feinsicherungen Print-Montage THT-Ausführung Direkte Leiterplattenmontage Austauschbare Sicherung Kompakte Bauform Ideal für Reparatur und Neubestückung Technische Daten MerkmalWertHerstellerStelvio KontekTypPTF 15BBauteilSicherungshalterSicherungsgröße5 × 20 mmMontageartPrint-Montage / THTMontageLeiterplatteSicherung austauschbarJaBauformFür Leiterplattenmontage Einsatzbereiche Netzteile und Stromversorgungen Elektronische Geräte Steuerungen Industrieelektronik Leiterplatten und elektronische Baugruppen Reparatur und Wartung Absicherung einzelner Stromkreise Fazit Der Stelvio Kontek PTF 15B ist ein kompakter und servicefreundlicher Sicherungshalter für 5 × 20 mm Feinsicherungen. Durch die direkte Print-Montage eignet er sich besonders für Netzteile, elektronische Geräte, Steuerungen und Reparaturanwendungen.

Kurzbeschreibung Der ESKA 886.002 ist ein kompakter Sicherungshalter für Kleinstsicherungen zur direkten THT-Montage auf Leiterplatten. Der Sicherungshalter ist für Anwendungen bis 250 V und 6,3 A ausgelegt und besitzt ein Rastermaß von 5,08 mm. Produktbeschreibung Der ESKA 886.002 ermöglicht die sichere Aufnahme einer passenden Kleinstsicherung direkt auf der Leiterplatte. Die Sicherung kann bei Bedarf einfach ausgetauscht werden, ohne die Leiterplatte oder die Verdrahtung verändern zu müssen. Durch die THT-Ausführung und das Rastermaß von 5,08 mm lässt sich der Sicherungshalter einfach in entsprechende Leiterplattenlayouts integrieren. Die weiße Ausführung sorgt zudem für eine gute Sichtbarkeit des Bauteils und der eingesetzten Sicherung. Mit einer Auslegung für bis zu 250 V und 6,3 A eignet sich der Sicherungshalter für zahlreiche elektronische Geräte, Netzteile und Steuerungen. Eigenschaften Hersteller: ESKA Typ: 886.002 Sicherungshalter für Kleinstsicherungen Nennspannung: 250 V Nennstrom: 6,3 A Rastermaß: 5,08 mm Farbe: Weiß THT-Ausführung Für Leiterplattenmontage Austauschbare Sicherung Kompakte Bauform Technische Daten MerkmalWertHerstellerESKATyp886.002BauteilSicherungshalterGeeignet fürKleinstsicherungenNennspannung250 VNennstrom6,3 ARastermaß (RM)5,08 mmFarbeWeißMontageartTHTMontageLeiterplatte Einsatzbereiche Leiterplatten und elektronische Baugruppen Netzteile und Stromversorgungen Steuerungen Industrieelektronik Elektronische Geräte Reparatur und Wartung Absicherung einzelner Schaltungsteile Fazit Der ESKA 886.002 Sicherungshalter 250 V / 6,3 A ist eine kompakte und zuverlässige Lösung zur Aufnahme von Kleinstsicherungen auf Leiterplatten. Die THT-Ausführung mit 5,08 mm Rastermaß ermöglicht eine einfache Montage und macht ihn besonders für elektronische Baugruppen und Reparaturanwendungen geeignet.

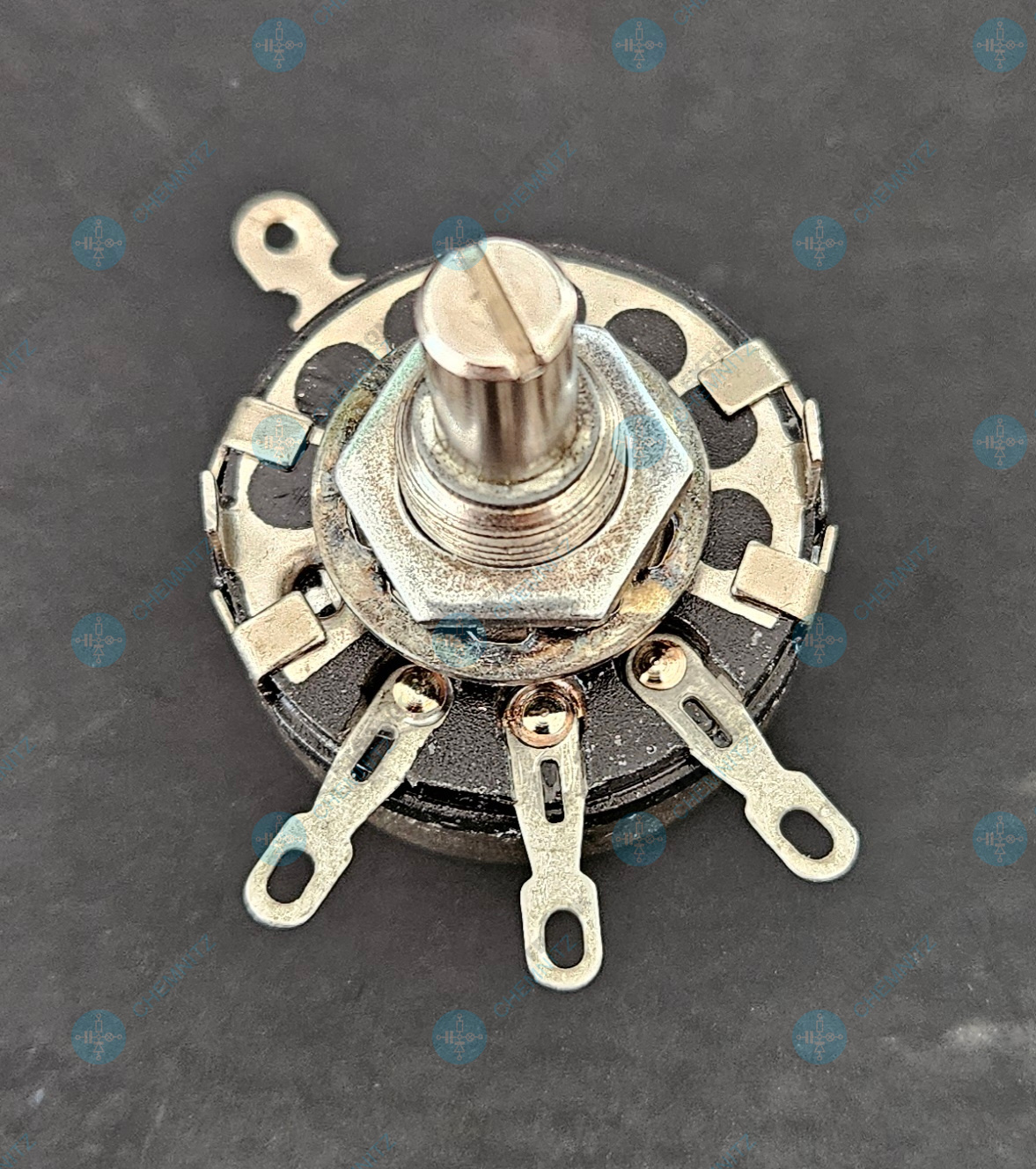

Kurzbeschreibung Das TELPOD SP-1.2 47K A 20P3 ist ein robustes axiales Potentiometer mit 47 kΩ Widerstandswert, 1-Drehung und einer Belastbarkeit von 2 W. Die monaurale Ausführung eignet sich ideal zur Einstellung von Spannungen, Signalen und Lautstärken in elektronischen Geräten. Produktbeschreibung Das Potentiometer verfügt über einen Widerstandswert von 47 kΩ und eine Toleranz von ±20 %. Die 1-Drehungs-Ausführung ermöglicht eine einfache und präzise Einstellung des gewünschten Widerstandswertes. Mit einer Belastbarkeit von 2 W ist das Potentiometer auch für Anwendungen geeignet, bei denen höhere Leistungen als bei herkömmlichen Kleinpotentiometern auftreten. Die Ausführung besitzt einen 6-mm-Achsdurchmesser und ist für die Montage und den Anschluss per Lötung vorgesehen. Die monophone Ausführung besitzt einen einzelnen Widerstandsbahn-Kanal und eignet sich damit beispielsweise zur Regelung von Lautstärke, Spannung, Strom oder anderen analogen Größen. Eigenschaften Hersteller: TELPOD Serie/Typ: SP-1.2 47K A 20P3 Potentiometer, axial Widerstandswert: 47 kΩ Toleranz: ±20 % 1-Drehung Belastbarkeit: 2 W Achsdurchmesser: 6 mm Mono / 1 Kanal Lötanschlüsse Robuste Bauform Technische Daten MerkmalWertHerstellerTELPODTypSP-1.2 47K A 20P3BauteilPotentiometerBauformAxialWiderstandswert47 kΩToleranz±20 %Drehungen1Belastbarkeit2 WAchsdurchmesser6 mmAusführungMonoAnschlussLötanschlüsse Einsatzbereiche Lautstärkeregelung Spannungsregelung Pegel- und Signaleinstellung Analoge Steuerungen Audioelektronik Netzteile und Stromversorgungen Reparatur elektronischer Geräte Industrie- und Steuerungstechnik Fazit Das TELPOD SP-1.2 47K A 20P3 ist ein robustes 47-kΩ-Potentiometer mit 2 W Belastbarkeit, 1-Drehung und 6-mm-Achse. Die axiale Mono-Ausführung mit Lötanschlüssen eignet sich besonders für Reparaturen und Anwendungen, bei denen ein belastbares und einfach zu montierendes Potentiometer benötigt wird.

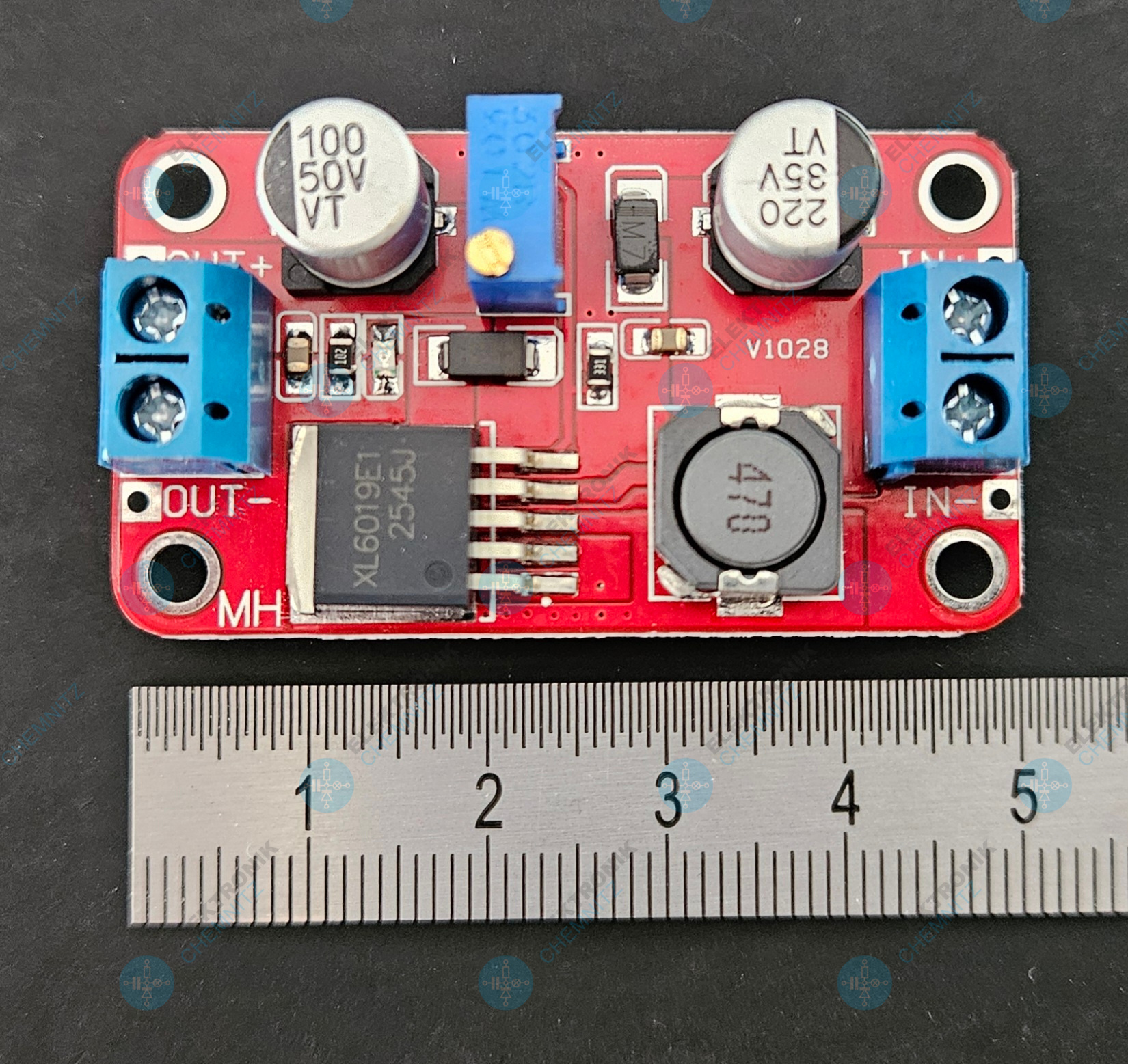

Kurzbeschreibung Der LAOMAO DC-DC Step-Up Converter ist ein kompakter Aufwärtswandler mit XL6109-Chip zur Erhöhung von Gleichspannungen. Er verarbeitet Eingangsspannungen von 3–35 V DC und ermöglicht eine einstellbare Ausgangsspannung von 5–40 V DC. Der maximale Ausgangsstrom beträgt bis zu 5 A, für den Dauerbetrieb wird eine Belastung von maximal etwa 3 A empfohlen. Produktbeschreibung Das Boost-Modul ermöglicht die effiziente Erhöhung einer Gleichspannung auf eine höhere Ausgangsspannung. Die gewünschte Ausgangsspannung lässt sich einfach über das integrierte Potentiometer einstellen. Mit einem Eingangsspannungsbereich von 3 bis 35 V DC und einer einstellbaren Ausgangsspannung von 5 bis 40 V DC eignet sich das Modul für zahlreiche Anwendungen, bei denen eine höhere Versorgungsspannung benötigt wird. Der eingesetzte XL6109-Schaltregler ermöglicht laut Hersteller einen Wirkungsgrad von bis zu 95 %. Für einen zuverlässigen Dauerbetrieb wird empfohlen, das Modul mit maximal etwa 3 A zu betreiben. Der maximale Strom von 5 A ist für kurzzeitige bzw. geeignete Betriebsbedingungen vorgesehen. Das Modul verfügt über verschiedene Schutzfunktionen wie Überstrom-, Kurzschluss- und Überhitzungsschutz. Zusätzlich sorgt die Konstantspannungsregelung dafür, dass die eingestellte Ausgangsspannung bei Schwankungen der Eingangsspannung möglichst stabil bleibt. Eigenschaften DC-DC Step-Up / Boost Converter XL6109-Schaltregler Eingangsspannung: 3–35 V DC Ausgangsspannung: 5–40 V DC, einstellbar Maximaler Ausgangsstrom: 5 A Empfohlener Dauerstrom: bis ca. 3 A Wirkungsgrad bis zu 95 % Einstellbare Ausgangsspannung über Potentiometer Konstantspannungsregelung Überhitzungsschutz Kurzschlussschutz Überstromschutz Kompakte Bauform Technische Daten MerkmalWertGerätetypDC-DC Step-Up ConverterSchaltreglerXL6109Eingangsspannung3–35 V DCAusgangsspannung5–40 V DCAusgangsspannungEinstellbarMax. Ausgangsstrombis 5 AEmpfohlener Dauerstrombis ca. 3 AWirkungsgradbis zu 95 %RegelungKonstantspannungEinstellungPotentiometerSchutzfunktionenÜberstrom-, Kurzschluss- und Überhitzungsschutz Einsatzbereiche LED-Treiber DIY-Netzteile Batteriebetriebene Geräte Batterieladegeräte Modellbau Lüfterumbauten Elektronische Entwicklungsprojekte Spannungsversorgung von Elektronikmodulen Reparatur und individuelle Stromversorgungen Fazit Der LAOMAO Step-Up Converter mit XL6109 ist ein vielseitiger DC-DC-Aufwärtswandler für Eingangsspannungen von 3–35 V und einstellbare Ausgangsspannungen von 5–40 V. Mit bis zu 5 A maximalem Ausgangsstrom, empfohlenen 3 A im Dauerbetrieb, einem Wirkungsgrad von bis zu 95 % und integrierten Schutzfunktionen eignet sich das Modul hervorragend für leistungsfähigere DIY-, Reparatur- und Elektronikanwendungen.

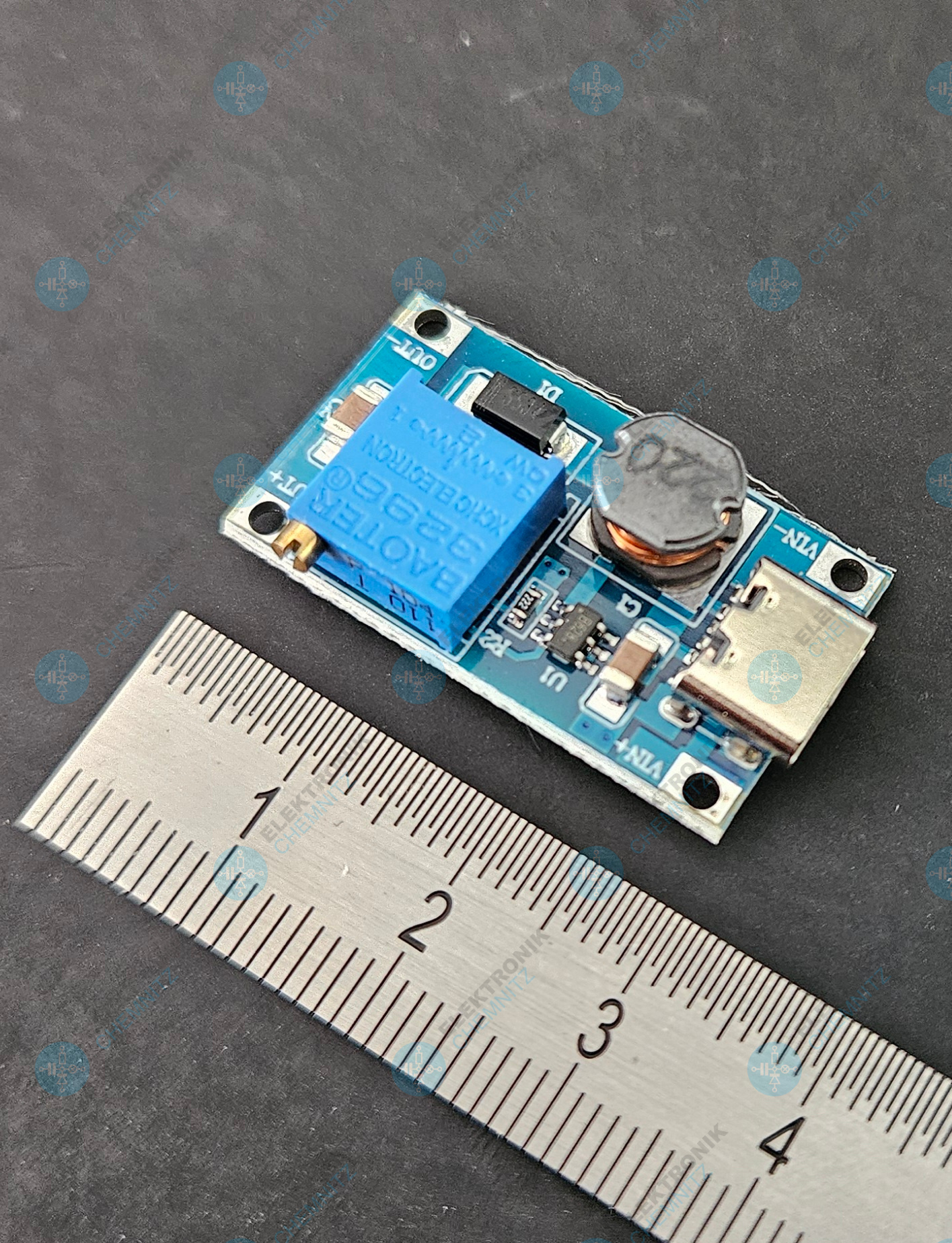

Kurzbeschreibung Der kompakte DC-DC-Aufwärtswandler ermöglicht das Erhöhen einer niedrigen Gleichspannung auf eine höhere, einstellbare Ausgangsspannung. Der Eingangsspannungsbereich liegt bei 2–24 V DC, während am Ausgang 5–28 V DC zur Verfügung stehen. Der maximale Wirkungsgrad beträgt bis zu 93 %. Produktbeschreibung Dieser Mini-DC-DC-Step-Up-Converter eignet sich ideal für mobile Stromversorgungen, DIY-Projekte, LED-Anwendungen und elektronische Schaltungen, bei denen eine höhere Versorgungsspannung aus einer niedrigeren Eingangsspannung erzeugt werden soll. Der Wandler verfügt über eine USB-C-Schnittstelle sowie zusätzliche Lötanschlüsse für den Eingang. Dadurch kann das Modul beispielsweise mit einem USB-Ladegerät oder einer mobilen Stromquelle betrieben werden. Aus einer geeigneten Stromquelle lassen sich beispielsweise 9 V, 12 V, 15 V, 18 V oder 24 V erzeugen. Die Ausgangsspannung kann innerhalb des angegebenen Bereichs individuell eingestellt werden. Für den Dauerbetrieb wird ein Ausgangsstrom von etwa 1 A empfohlen. Kurzzeitig kann der Wandler bis zu 2 A liefern, abhängig von den jeweiligen Betriebsbedingungen. Mit einer Baugröße von nur 31,1 × 17,3 × 7 mm ist das Modul besonders flach und lässt sich auch in kleinen Geräten und beengten Einbausituationen problemlos integrieren. Eigenschaften Kompakter DC-DC-Aufwärtswandler Step-Up / Boost Converter Eingangsspannung: 2–24 V DC Ausgangsspannung: 5–28 V DC Ausgangsspannung einstellbar Wirkungsgrad bis zu 93 % USB-C-Eingang Zusätzlicher Eingang über Lötstellen Empfohlener Dauerstrom: ca. 1 A Maximaler Ausgangsstrom: 2 A kurzzeitig Besonders flache Bauform Ideal für mobile Stromversorgungen und DIY-Elektronik Technische Daten MerkmalWertGerätetypDC-DC Step-Up ConverterEingangsspannung2–24 V DCAusgangsspannung5–28 V DCAusgangsspannungEinstellbarEmpfohlener Dauerstromca. 1 AMax. Ausgangsstrombis 2 A, kurzzeitigWirkungsgradbis zu 93 %EingangUSB-C / LötanschlüsseLänge31,1 mmBreite17,3 mmHöhe7 mmBauformKompaktes Modul Einsatzbereiche Mobile Stromversorgungen USB-C-Stromversorgung DIY-Elektronik Digitale Geräte LED-Leistungstreiber Arduino- und Mikrocontroller-Projekte Powerbank-Projekte Spannungsversorgung kleiner Elektronikmodule Reparatur und Entwicklung elektronischer Geräte Fazit Der DC-DC Step-Up Converter mit USB-C ist eine besonders kompakte Lösung zur Erhöhung von 2–24 V auf 5–28 V DC. Mit bis zu 93 % Wirkungsgrad, einem empfohlenen Dauerstrom von 1 A und einer Baugröße von nur 31,1 × 17,3 × 7 mm eignet sich das Modul hervorragend für mobile Stromversorgungen, LED-Anwendungen und platzsparende DIY-Elektronik.

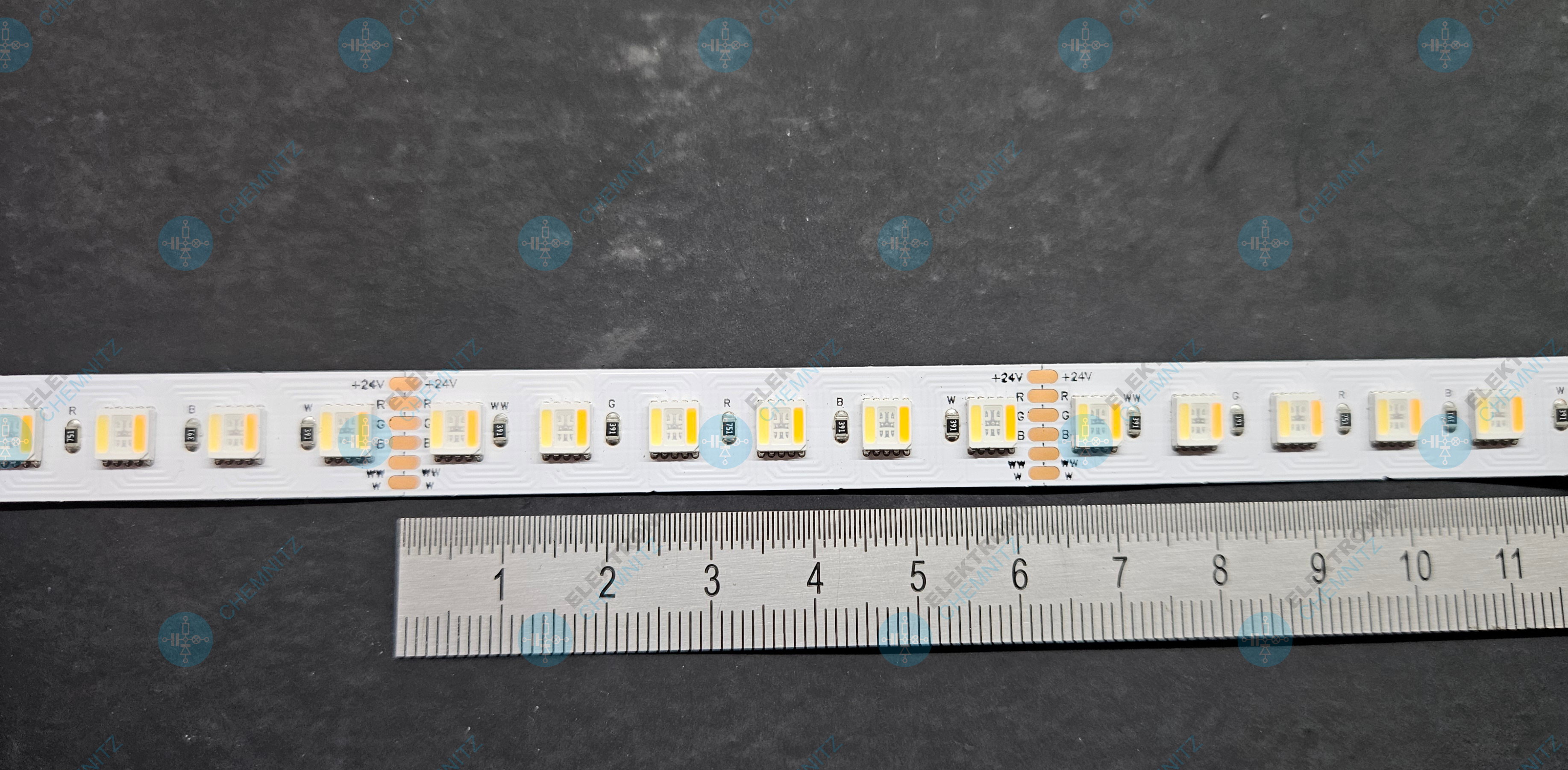

Kurzbeschreibung Der BTF-Lighting LED-Streifen 5050-96-RGB-CCT ist ein leistungsstarker 5-in-1 RGB-CCT LED-Streifen mit 24 V DC. Mit 96 LEDs pro Meter, einer Leistung von 25 W/m und einer Breite von 12 mm eignet er sich hervorragend für anspruchsvolle dekorative und indirekte Beleuchtungsanwendungen. Produktbeschreibung Der LED-Streifen ist mit 5050 5-in-1 RGB-CCT-Chips bestückt und ermöglicht eine vielseitige Steuerung von RGB-Farben sowie unterschiedlichen Weißtönen. Dadurch lassen sich sowohl farbige Lichteffekte als auch individuell einstellbare Weißlichtstimmungen realisieren. Die Versorgung erfolgt mit 24 V DC. Mit einer Leistung von 25 W pro Meter bietet der Streifen eine hohe Lichtleistung und eignet sich insbesondere für Anwendungen, bei denen eine intensive und gleichmäßige Beleuchtung gewünscht ist. Mit 96 LEDs pro Meter verfügt der Streifen über eine hohe LED-Dichte. Die 12 mm breite Leiterplatte ermöglicht eine stabile Montage und eignet sich für zahlreiche LED-Profile und Beleuchtungssysteme. Die Schutzart IP30 bedeutet, dass der LED-Streifen für den Einsatz in trockenen Innenbereichen vorgesehen ist und keinen Schutz gegen Wasser bietet. Eigenschaften BTF-Lighting LED-Streifen LED-Baugröße 5050 96 LEDs pro Meter 5-in-1 RGB-CCT-Chip 5 separate Kanäle für rot, grün, blau, warmweiß, kaltweiß Betriebsspannung: 24 V DC Leistung: 25 W/m Breite: 12 mm RGB + CCT Hohe LED-Dichte Schutzart IP30 Für trockene Innenbereiche Für intensive und gleichmäßige Beleuchtung geeignet Technische Daten MerkmalWertHerstellerBTF-LightingLED-Typ5050Chip5-in-1 RGB-CCTLED-Dichte96 LEDs/mBetriebsspannung24 V DCLeistung25 W/mBreite12 mmLichtsteuerungRGB + CCTSchutzartIP30BauformLED-StreifenEinsatzbereichInnenbereich, trocken Einsatzbereiche Indirekte Beleuchtung Ambientebeleuchtung Möbelbeleuchtung Hintergrundbeleuchtung Smart-Home-Beleuchtung Dekorative Innenbeleuchtung Laden- und Ausstellungsbeleuchtung Leistungsstarke LED-Installationen Beleuchtung mit einstellbarer Farbtemperatur Fazit Der BTF-Lighting 5050-96-RGB-CCT LED-Streifen kombiniert 24 V DC, 25 W/m, 96 LEDs/m und einen 5-in-1 RGB-CCT-Chip in einer 12 mm breiten Ausführung. Dadurch eignet er sich ideal für leistungsstarke Innenbeleuchtungen, bei denen sowohl RGB-Farben als auch individuell einstellbare Weißtöne benötigt werden.

Kurzbeschreibung Der LM2596S DC-DC Spannungsregler ist ein einstellbarer Step-Down-Wandler zur effizienten Reduzierung von Gleichspannungen. Das Modul verarbeitet Eingangsspannungen von 2,3 bis 35 V DC und liefert eine einstellbare Ausgangsspannung von 1,5 bis 30 V DC bei einem maximalen Ausgangsstrom von 3 A. Produktbeschreibung Der LM2596S Step-Down-Wandler eignet sich zur zuverlässigen Spannungswandlung in elektronischen Schaltungen, Entwicklungsaufbauten und Reparaturanwendungen. Die Ausgangsspannung kann über das integrierte Potentiometer individuell eingestellt werden. Mit einer Schaltfrequenz von 150 kHz arbeitet der Wandler deutlich effizienter als ein linearer Spannungsregler und eignet sich dadurch besonders für Anwendungen, bei denen eine höhere Eingangsspannung auf eine niedrigere Versorgungsspannung reduziert werden soll. Das Modul verfügt über praktische Lötanschlüsse sowie zwei Befestigungsbohrungen zur sicheren mechanischen Montage. Bei höheren Ausgangsströmen entsteht entsprechend mehr Verlustleistung. Ab einer Belastung von etwa 2 A wird die Verwendung eines zusätzlichen Kühlkörpers empfohlen, um eine ausreichende Wärmeabfuhr sicherzustellen. Mit seinen Abmessungen von nur 20,6 × 43,3 × 15 mm lässt sich das Modul problemlos in viele Geräte und Entwicklungsaufbauten integrieren. Eigenschaften Einstellbarer DC/DC-Step-Down-Wandler Regler: LM2596S Eingangsspannung: 2,3–35 V DC Ausgangsspannung: 1,5–30 V DC, einstellbar Ausgangsstrom: bis 3 A Schaltfrequenz: 150 kHz Ab ca. 2 A Kühlkörper erforderlich Lötanschlüsse 2 Befestigungsbohrungen Kompakte Bauform Betriebstemperatur: -40 °C bis +85 °C Technische Daten MerkmalWertTypLM2596SGerätetypDC/DC-Step-Down-WandlerEingangsspannung2,3–35 V DCAusgangsspannung1,5–30 V DC, einstellbarAusgangsstrombis 3 ASchaltfrequenz150 kHzKühlungAb ca. 2 A Kühlkörper erforderlichAnschlüsseLötanschlüsseBefestigung2 BefestigungsbohrungenBreite20,6 mmLänge43,3 mmHöhe15 mmUmgebungstemperatur-40 °C bis +85 °C Einsatzbereiche Spannungsversorgung elektronischer Schaltungen Arduino- und Mikrocontroller-Projekte LED-Versorgung Modellbau Reparatur elektronischer Geräte Entwicklungs- und Prototypenaufbauten Anpassung von 12-V- und 24-V-Versorgungen DIY-Elektronik Fazit Der LM2596S DC/DC-Step-Down-Wandler ist eine leistungsfähige und flexible Lösung zur Reduzierung von Gleichspannungen. Mit 2,3–35 V Eingang, 1,5–30 V einstellbarer Ausgangsspannung und bis zu 3 A Ausgangsstrom eignet er sich für zahlreiche Anwendungen. Die integrierten Lötanschlüsse und zwei Befestigungsbohrungen ermöglichen eine einfache Montage. Bei Strömen ab etwa 2 A sollte ein zusätzlicher Kühlkörper vorgesehen werden.

Kurzbeschreibung Der D-SUN Step-Down-Wandler ist ein kompakter, einstellbarer DC/DC-Abwärtswandler mit einem Ausgangsstrom von bis zu 3 A. Er ermöglicht die Reduzierung einer Eingangsspannung von 4,5 bis 28 V DC auf eine einstellbare Ausgangsspannung von 0,8 bis 20 V DC. Produktbeschreibung Der kompakte D-SUN Step-Down-Wandler eignet sich zur effizienten Spannungswandlung in elektronischen Schaltungen. Als Abwärtswandler (Buck Converter) kann er eine höhere Gleichspannung auf eine niedrigere, individuell einstellbare Ausgangsspannung reduzieren. Die Ausgangsspannung lässt sich über das integrierte Potentiometer einstellen. Dadurch kann das Modul flexibel für verschiedene Versorgungsspannungen eingesetzt werden. Mit einem Eingangsspannungsbereich von 4,5 bis 28 V DC und einem maximalen Ausgangsstrom von 3 A eignet sich der Wandler unter anderem für Anwendungen mit 5 V, 12 V oder 24 V Eingangsspannung. Die besonders kompakte Bauform mit nur 17 mm Breite, 22,5 mm Länge und 4,5 mm Höhe ermöglicht den Einbau auch bei beengten Platzverhältnissen. Eigenschaften Kompakter DC/DC-Step-Down-Wandler Eingangsspannung: 4,5–28 V DC Ausgangsspannung: 0,8–20 V DC, einstellbar Ausgangsstrom: bis 3 A Einstellbare Ausgangsspannung über Potentiometer Effiziente Abwärtswandlung Sehr kompakte Bauform Nur 4,5 mm Bauhöhe Für Reparatur, Entwicklung und individuelle Stromversorgungen geeignet Technische Daten MerkmalWertHerstellerD-SUNGerätetypStep-Down-Wandler / DC/DC-Buck-ConverterEingangsspannung4,5–28 V DCAusgangsspannung0,8–20 V DC, einstellbarAusgangsstrombis 3 AEingangDCAusgangDCSpannungsregelungÜber PotentiometerBreite17 mmLänge22,5 mmHöhe4,5 mmBauformKompaktes Modul Einsatzbereiche Spannungsversorgung elektronischer Schaltungen Arduino- und Mikrocontroller-Projekte LED-Versorgung Modellbau Reparatur elektronischer Geräte Prototypen und Entwicklungsaufbauten Anpassung von 12-V- und 24-V-Versorgungen DIY-Elektronik Anwendungen mit begrenztem Einbauraum Fazit Der D-SUN Step-Down-Wandler mit 3 A bietet eine flexible und platzsparende Lösung zur Spannungswandlung. Mit 4,5–28 V Eingangsspannung, 0,8–20 V einstellbarer Ausgangsspannung und bis zu 3 A Ausgangsstrom eignet er sich für zahlreiche elektronische Anwendungen. Die extrem kompakte Bauform von 17 × 22,5 × 4,5 mm ermöglicht zudem den Einsatz bei sehr beengten Platzverhältnissen.

Kurzbeschreibung Der TDK Epcos B81130 ist ein hochwertiger MKP-Funkentstörkondensator der Sicherheitsklasse X2 mit einer Kapazität von 0,15 µF (150 nF). Die Ausführung eignet sich zur zuverlässigen Entstörung von netzspannungsbetriebenen Geräten und zur Unterdrückung hochfrequenter Störungen. Produktbeschreibung Der TDK Epcos B81130 ist ein metallisierter Polypropylen-Folienkondensator (MKP) für den Einsatz als X2-Funkentstörkondensator. Er wird parallel zur Netzspannung eingesetzt und dient dazu, hochfrequente Störungen und elektromagnetische Beeinflussungen zu reduzieren. Die selbstheilende MKP-Ausführung bietet eine hohe Betriebssicherheit und eignet sich insbesondere für netzspannungsbetriebene Geräte, Netzfilter und elektronische Stromversorgungen. Die Kennzeichnung 40/100/21B beschreibt die klimatischen Einsatzbedingungen des Bauteils. Mit einer Kapazität von 0,15 µF ist der Kondensator für eine Vielzahl von Entstöranwendungen geeignet und stellt eine passende Lösung für Reparatur und Austausch vorhandener X2-Kondensatoren dar. Eigenschaften Hersteller: TDK Epcos Serie: B81130 MKP-Funkentstörkondensator Sicherheitsklasse X2 Kapazität: 0,15 µF / 150 nF Metallisiertes Polypropylen (MKP) Selbstheilende Technologie Unpolarisiert Klimakategorie 40/100/21B Für Netzspannungs-Entstörung geeignet Bedrahtete Ausführung Technische Daten MerkmalWertHerstellerTDK EpcosSerieB81130TypMKP-SHKondensatortypFunkentstörkondensatorSicherheitsklasseX2Kapazität0,15 µF / 150 nFTechnologieMetallisiertes Polypropylen (MKP)Klimakategorie40/100/21BPolaritätUnpolarisiertMontageartTHT / bedrahtet Einsatzbereiche Netzspannungs-Entstörung EMV- und Funkentstörschaltungen Netzfilter Schaltnetzteile Elektro- und Haushaltsgeräte Motor- und Antriebstechnik Industrieelektronik Reparatur und Austausch defekter X2-Kondensatoren Fazit Der TDK Epcos B81130 MKP-SH mit 0,15 µF ist ein zuverlässiger X2-Funkentstörkondensator für netzspannungsbetriebene Anwendungen. Die selbstheilende MKP-Technologie und die robuste Ausführung machen ihn besonders geeignet für Netzfilter, Entstörschaltungen sowie Reparatur- und Ersatzteilanwendungen.

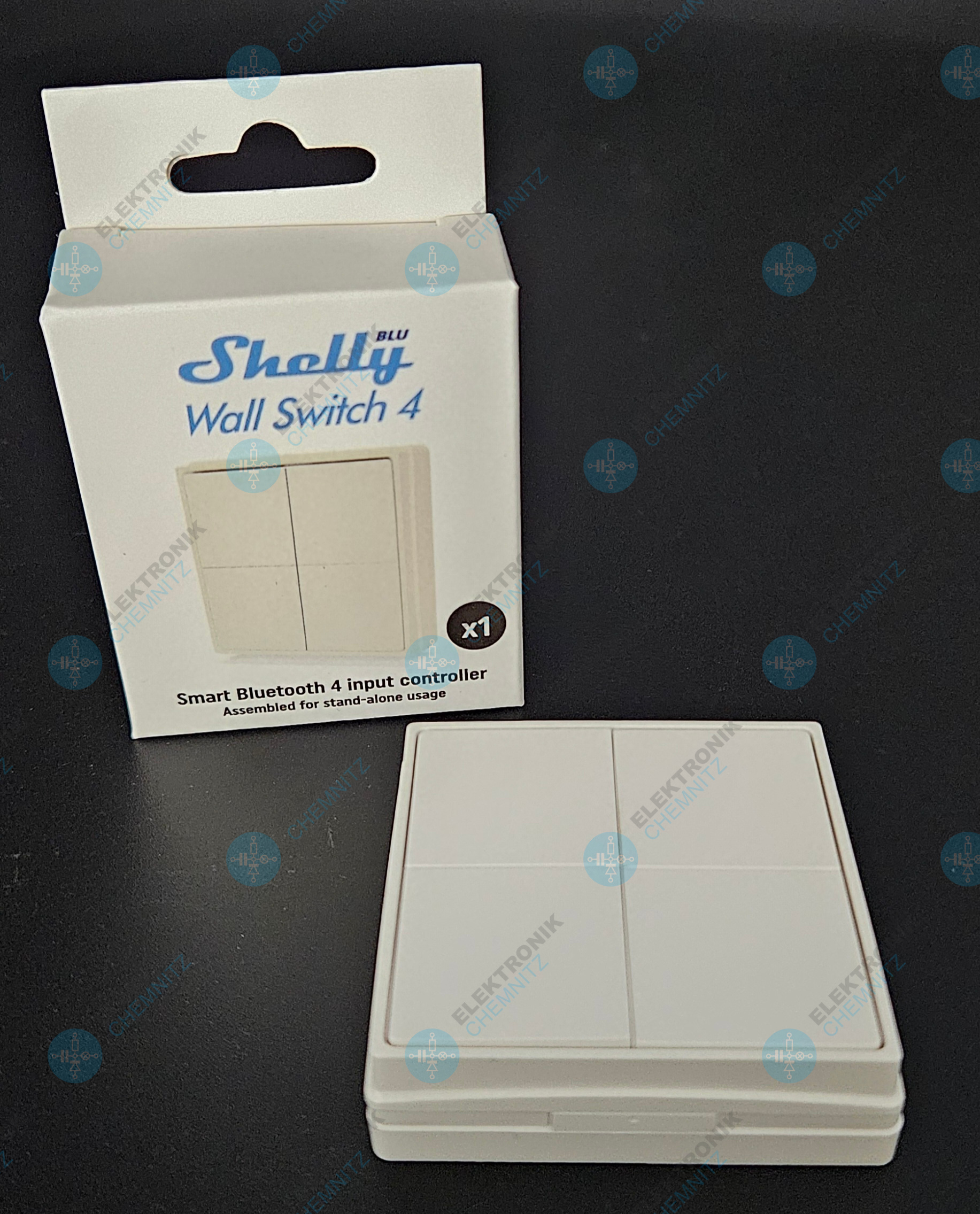

Kurzbeschreibung Der Shelly Wall Switch 4 BLU ist ein kabelloser 4-fach-Wandschalter mit Bluetooth (BLE) zur komfortablen Steuerung kompatibler Shelly-Geräte. Dank Batteriebetrieb benötigt der Schalter keine zusätzliche Stromversorgung und keine Verkabelung. Produktbeschreibung Der Shelly Wall Switch 4 BLU ermöglicht die komfortable Steuerung von Smart-Home-Geräten über vier frei belegbare Tasten. Die Tasten können je nach gewünschter Anwendung mit unterschiedlichen Aktionen belegt werden, beispielsweise zum Schalten von Licht, Steuern von Rollläden oder Auslösen von Szenen. Die Kommunikation erfolgt über Bluetooth Low Energy (BLE). Der Schalter selbst benötigt weder WLAN noch eine Internetverbindung und kann dadurch besonders flexibel eingesetzt werden. In Kombination mit kompatiblen Shelly-Geräten lassen sich beispielsweise bestehende Lichtschalter um eine kabellose zusätzliche Bedienmöglichkeit ergänzen. Durch die kompakte Bauform eignet sich der Wall Switch 4 BLU sowohl zur Wandmontage als auch für den Einsatz an anderen geeigneten Stellen. Die Stromversorgung erfolgt über eine Batterie, wodurch keine Unterputzverkabelung erforderlich ist. Eigenschaften 4-fach Bluetooth-Wandschalter 4 frei belegbare Tasten Kommunikation über Bluetooth Low Energy (BLE) Kabellose Bedienung Batteriebetrieben Keine 230-V-Stromversorgung am Schalter erforderlich Kein WLAN am Schalter erforderlich Keine Internetverbindung erforderlich Steuerung kompatibler Shelly-Geräte Szenen und Aktionen auslösbar Ideal zur Nachrüstung bestehender Installationen Technische Daten MerkmalWertHerstellerShellyModellWall Switch 4 BLUGerätetypKabelloser WandschalterTasten4KommunikationBluetooth Low Energy (BLE)WLANNeinInternetverbindungNicht erforderlichStromversorgungBatterieVerkabelungNicht erforderlichMontageWandmontageSteuerungKompatible Shelly-Geräte / Szenen Einsatzbereiche Smart-Home-Steuerung Lichtsteuerung Rollladen- und Jalousiesteuerung Auslösen von Smart-Home-Szenen Kabellose Nachrüstung zusätzlicher Schaltstellen Steuerung kompatibler Shelly-Aktoren Erweiterung bestehender Smart-Home-Installationen Fazit Der Shelly Wall Switch 4 BLU ist eine flexible Lösung für die kabellose Steuerung von Smart-Home-Geräten. Mit vier frei belegbaren Tasten, Bluetooth Low Energy und Batteriebetrieb lässt er sich ohne zusätzliche Verkabelung installieren und eignet sich hervorragend zur Nachrüstung und Erweiterung bestehender Shelly-Systeme.

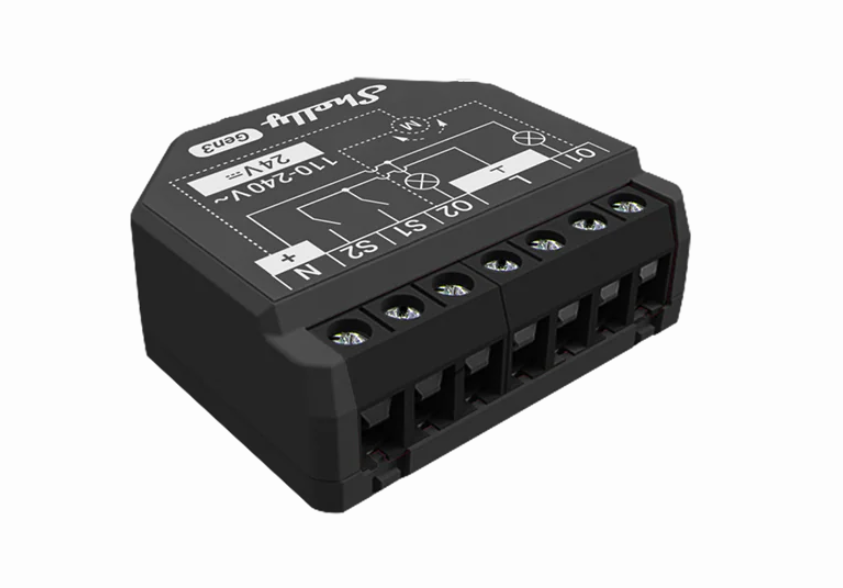

Kurzbeschreibung Der Shelly 2PM Gen3 ist ein kompakter 2-Kanal-Smart-Aktor mit integrierter Leistungsmessung. Er eignet sich besonders zur Steuerung und Verbrauchsmessung von zwei elektrischen Verbrauchern sowie für die komfortable Steuerung von Rollläden, Jalousien und Markisen. Produktbeschreibung Der Shelly 2PM Gen3 ermöglicht das unabhängige Schalten von zwei elektrischen Verbrauchern. Durch die integrierte Leistungsmessung können Leistung und Energieverbrauch der angeschlossenen Verbraucher überwacht werden. Besonders praktisch ist die Möglichkeit zur Rollladen- und Jalousiesteuerung. Der Aktor kann dabei zwei Ausgänge zur Auf-/Ab-Steuerung eines Motors verwenden und ermöglicht eine präzise Positionssteuerung. Wie beim Shelly 1 Mini Gen3 kann die Steuerung flexibel erfolgen. Der Shelly 2PM Gen3 lässt sich über WLAN in bestehende Smart-Home-Systeme integrieren und unterstützt zusätzlich Bluetooth für die lokale Kommunikation bzw. Einrichtung. Für bestimmte lokale Anwendungen ist somit nicht zwingend eine Internetverbindung erforderlich. Dank der kompakten Bauform eignet sich der Aktor insbesondere für die Montage hinter Schaltern und Tastern sowie für die Nachrüstung bestehender Installationen. Eigenschaften Kompakter 2-Kanal Smart Aktor Shelly 2PM Gen3 2 unabhängig steuerbare Ausgänge Integrierte Leistungsmessung Messung von Energieverbrauch und Leistung Geeignet für Rollläden, Jalousien und Markisen Positionssteuerung möglich WLAN-Anbindung Bluetooth-Unterstützung Lokale Steuerung möglich Bedienung über Schalter oder Taster Kompakte Bauform Ideal zur Nachrüstung bestehender Installationen Technische Daten MerkmalWertHerstellerShellyModell2PM Gen3GerätetypSmart AktorKanäle2Ausgänge2LeistungsmessungJaEnergiemessungJaWLANJaBluetoothJaRollladensteuerungJaJalousiesteuerungJaPositionssteuerungJaLokale BedienungÜber Schalter / TasterBauformKompakt Einsatzbereiche Smart-Home-Steuerungen Rollladen- und Jalousiesteuerung Markisensteuerung Lichtsteuerung Steuerung von zwei elektrischen Verbrauchern Verbrauchs- und Leistungsmessung Gebäudeautomation Nachrüstung bestehender Installationen Fazit Der Shelly 2PM Gen3 kombiniert 2-Kanal-Schaltung, integrierte Leistungsmessung und Rollladensteuerung in einem kompakten Smart Aktor. Durch WLAN und Bluetooth sowie die lokale Bedienmöglichkeit lässt er sich flexibel in bestehende Installationen und Smart-Home-Systeme integrieren.

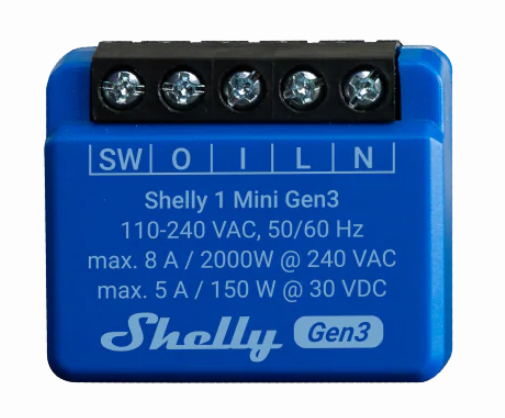

Kurzbeschreibung Der Shelly 1 Mini Gen3 ist ein kompakter Smart Aktor zum Schalten elektrischer Verbraucher mit einem Relaisausgang bis 8 A. Das Gerät kann sowohl über WLAN als auch direkt über Bluetooth gesteuert werden. Für die lokale Bluetooth-Steuerung ist weder ein WLAN-Netzwerk noch eine Internetverbindung zwingend erforderlich. Produktbeschreibung Der Shelly 1 Mini Gen3 ermöglicht die intelligente Steuerung elektrischer Verbraucher und eignet sich durch seine kompakte Bauform besonders für die Nachrüstung bestehender Installationen. Die Steuerung kann flexibel über verschiedene Wege erfolgen. Neben der Einbindung in ein WLAN-Netzwerk lässt sich der Aktor auch direkt und Stand Alone über Bluetooth bedienen. Dadurch kann der Shelly auch ohne vorhandenes WLAN und ohne Internetverbindung genutzt werden. Bei Verwendung von WLAN stehen zusätzliche Smart-Home-Funktionen und eine komfortable Steuerung über das Netzwerk zur Verfügung. Für eine einfache lokale Bedienung ist diese Netzwerkanbindung jedoch nicht zwingend erforderlich. Der Relaisausgang ermöglicht das Schalten von Verbrauchern bis 8 A. Die Bedienung kann zusätzlich über einen angeschlossenen Schalter oder Taster erfolgen. Eigenschaften Kompakter Smart Aktor Shelly 1 Mini Gen3 Schaltleistung bis 8 A Steuerung über WLAN Direkte Bluetooth-Steuerung möglich Stand-Alone-Betrieb ohne WLAN und Internet möglich lokale Bedienung über Schalter oder Taster lokale Bedienung über Shelly Wall Switch BLU möglich Relaisausgang Kompakte Bauform Ideal zur Nachrüstung bestehender Installationen Technische Daten MerkmalWertHerstellerShellyModell1 Mini Gen3GerätetypSmart Aktor / RelaisSchaltleistungbis 8 AWLANJaBluetoothJaStand-Alone-BetriebJa, über BluetoothInternet erforderlichNeinWLAN erforderlichNein für Bluetooth-Stand-Alone-BetriebLokale BedienungÜber Schalter / TasterRelaisausgang1 KanalBauformKompakt Einsatzbereiche Smart-Home-Steuerungen Lichtsteuerung Schalten elektrischer Verbraucher Stand-Alone-Bluetooth-Steuerung Nachrüstung bestehender Installationen Gebäudeautomation Unterputzinstallationen Lokale und vernetzte Steuerungen Fazit Der Shelly 1 Mini Gen3 ist ein kompakter und vielseitiger Smart Aktor mit 8-A-Relaisausgang. Besonders praktisch ist die flexible Steuerung: Der Aktor kann über WLAN ins Smart Home eingebunden oder direkt per Bluetooth Stand Alone betrieben werden. Für die Bluetooth-Steuerung sind somit weder WLAN noch eine Internetverbindung zwingend erforderlich.

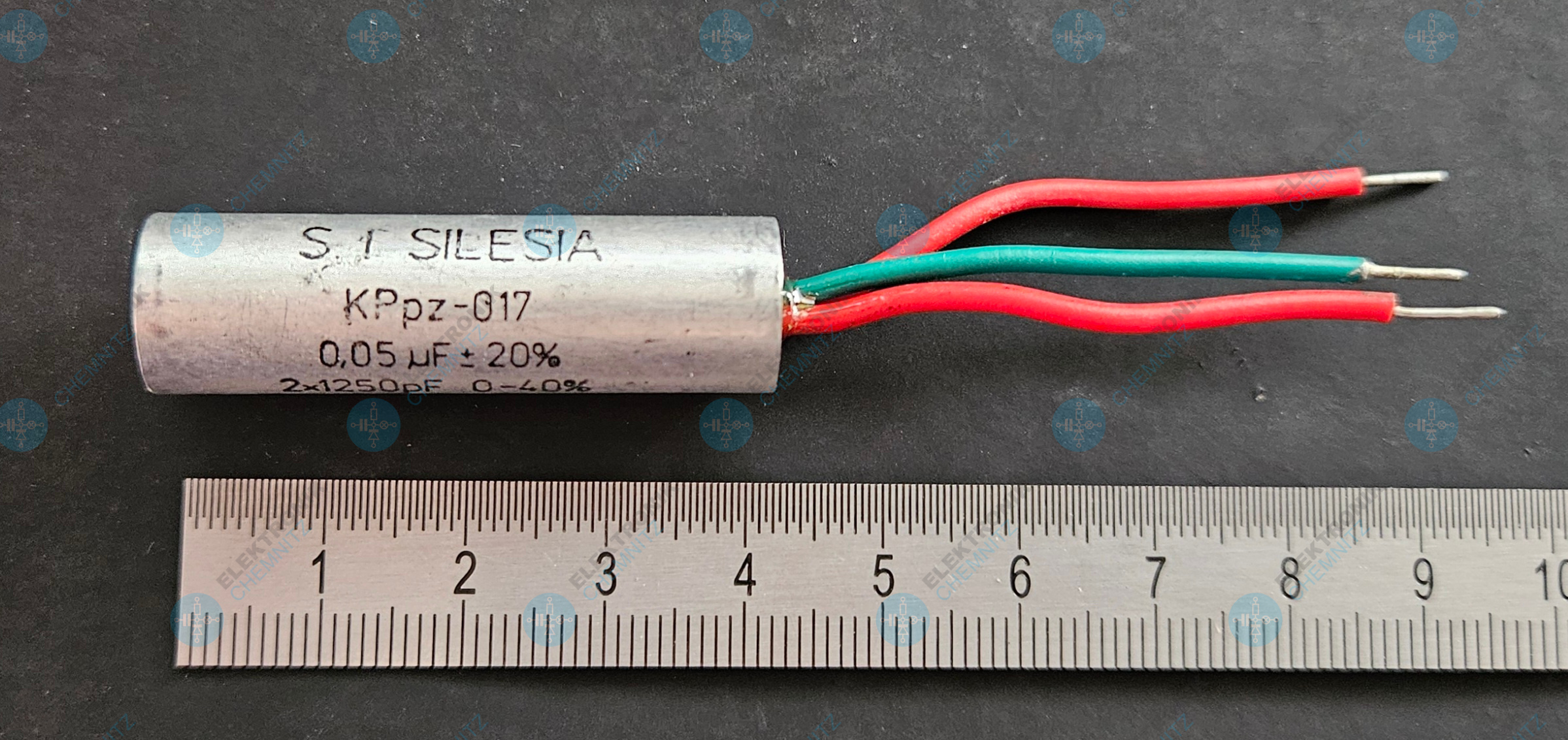

Kurzbeschreibung Der S.I. SILESIA KPpz-017 ist ein spezieller Kondensator mit einer Gesamtkapazität von 0,05 µF (50 nF) und einer Nennspannung von 250 V. Zusätzlich verfügt er über zwei separate Kapazitätsanteile von jeweils 1250 pF, deren Wert innerhalb eines angegebenen Bereichs einstellbar bzw. spezifiziert ist. Produktbeschreibung Der KPpz-017 von S.I. SILESIA ist ein Kondensator für spezielle elektronische Anwendungen. Neben der Hauptkapazität von 0,05 µF besitzt das Bauteil zwei zusätzliche Kapazitätsanteile von jeweils 1250 pF. Die angegebene Toleranz der Hauptkapazität beträgt ±20 %. Für die beiden zusätzlichen Kapazitäten ist ein Bereich von 0–40 % angegeben. Die Kennzeichnung 40/85/21 beschreibt die klimatischen Einsatzbedingungen des Bauteils. Aufgrund der speziellen Kapazitätsaufteilung eignet sich der Kondensator insbesondere als Ersatzteil in bestehenden elektronischen Geräten, bei denen genau diese Bauform und elektrische Charakteristik benötigt wird. Eigenschaften Hersteller: S.I. SILESIA Typ: KPpz-017 Hauptkapazität: 0,05 µF / 50 nF Toleranz: ±20 % Zusätzliche Kapazitäten: 2 × 1250 pF Toleranzbereich Zusatzkapazitäten: 0–40 % Nennspannung: 250 V Klimakategorie: 40/85/21 Spezielle Kondensatorausführung Geeignet als Ersatzteil für bestehende Geräte Technische Daten MerkmalWertHerstellerS.I. SILESIATypKPpz-017Hauptkapazität0,05 µF / 50 nFToleranz Hauptkapazität±20 %Zusatzkapazität2 × 1250 pFToleranz Zusatzkapazitäten0–40 %Nennspannung250 VKlimakategorie40/85/21BauartSpezialkondensator Einsatzbereiche Reparatur elektronischer Geräte Ersatzteilanwendungen Ältere elektronische Schaltungen Netz- und Steuerungstechnik Spezielle Filter- und Entstörschaltungen Restaurierung elektronischer Geräte TUR2 Ersatzteil Fazit Der S.I. SILESIA KPpz-017 ist ein spezieller Kondensator mit 50 nF Hauptkapazität sowie 2 × 1250 pF Zusatzkapazität bei 250 V. Durch seine ungewöhnliche Kapazitätsaufteilung eignet er sich besonders als Original- bzw. Ersatzteil für bestehende Schaltungen, bei denen ein Standardkondensator nicht ohne Weiteres verwendet werden kann.

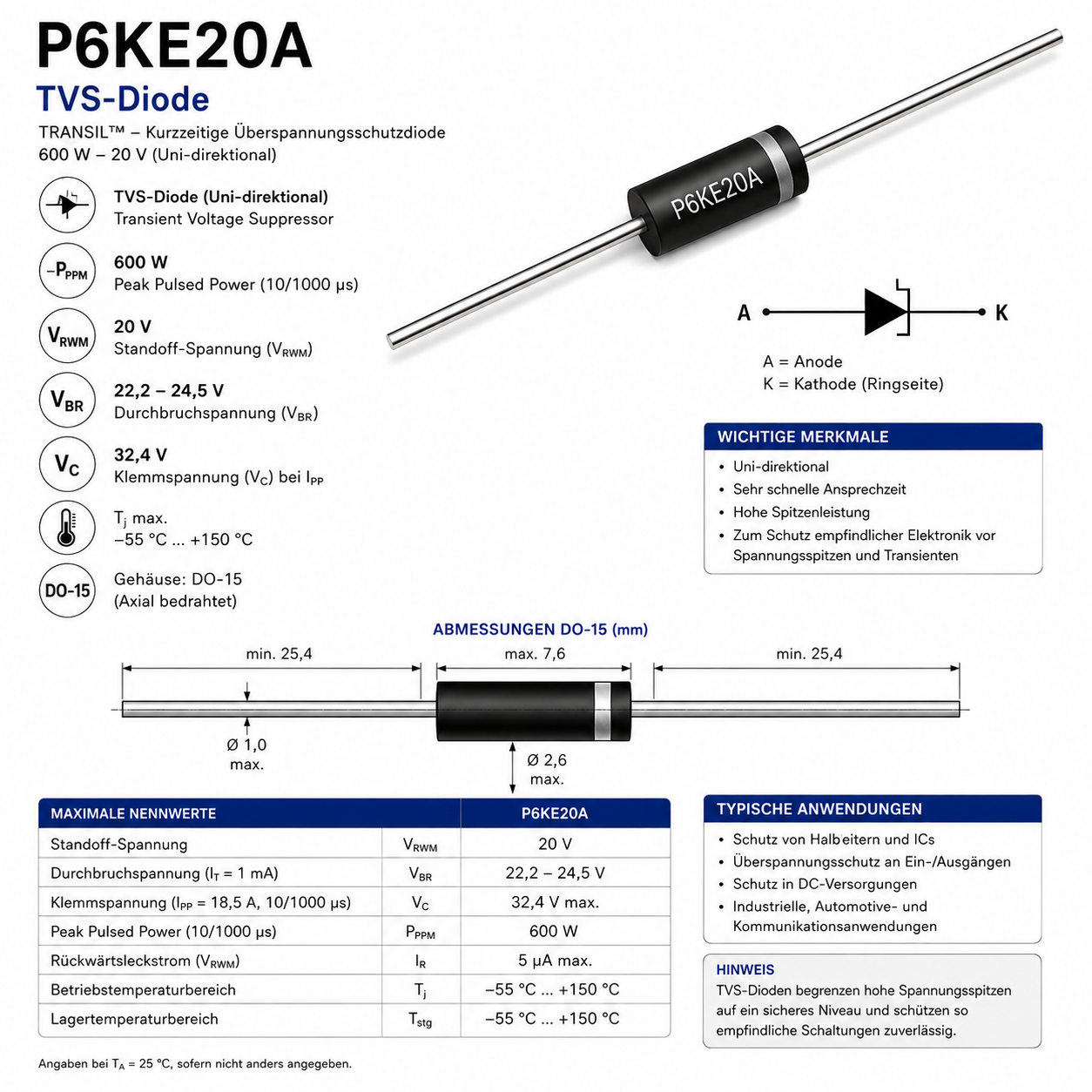

Kurzbeschreibung Die Diotec P6KE20A ist eine leistungsfähige unidirektionale TVS-Diode (Transient Voltage Suppressor) zur Begrenzung kurzzeitiger Überspannungen. Mit einer Impulsleistung von bis zu 600 W eignet sie sich zum Schutz empfindlicher elektronischer Schaltungen vor Spannungsspitzen und transienten Überspannungen. Produktbeschreibung Die P6KE20A wurde speziell zum Schutz elektronischer Schaltungen vor kurzzeitigen Überspannungen entwickelt. Sie reagiert sehr schnell auf Spannungsspitzen und begrenzt diese auf ein für die angeschlossene Schaltung weniger kritisches Niveau. Die TVS-Diode besitzt eine Stand-off-Spannung von 20 V und wird typischerweise zum Schutz von Versorgungseingängen, Steuerleitungen und Schnittstellen eingesetzt. Die unidirektionale Ausführung verhält sich bei positiver Spannung wie eine Zenerdiode und bietet bei negativer Spannung eine normale Diodencharakteristik. Mit einer maximalen Impulsleistung von 600 W eignet sich die P6KE20A insbesondere für Anwendungen, bei denen ein zuverlässiger Schutz gegen kurzzeitige Spannungsspitzen erforderlich ist. Eigenschaften TVS-Diode / Transient Voltage Suppressor Hersteller: Diotec Typ: P6KE20A Unidirektionale Ausführung Impulsleistung: 600 W Stand-off-Spannung: 20 V Sehr schnelle Reaktion auf Spannungsspitzen Axiale, bedrahtete Bauform Für THT-Montage geeignet Schutz empfindlicher elektronischer Schaltungen Technische Daten MerkmalWertHerstellerDiotecTypP6KE20ADiodentypTVS-DiodeAusführungUnidirektionalImpulsleistung600 WStand-off-Spannung (VRWM)20 VBauformAxial, bedrahtetMontageartTHTPolaritätUnidirektional Einsatzbereiche Überspannungsschutz Schutz von Versorgungseingängen Schutz elektronischer Steuerungen Industrieelektronik Netzteile und Stromversorgungen Schutz von Schnittstellen und Signalleitungen Kfz-Elektronik Reparatur elektronischer Geräte Fazit Die Diotec P6KE20A ist eine robuste 600-W-TVS-Diode mit 20 V Stand-off-Spannung und eignet sich hervorragend zum Schutz elektronischer Schaltungen vor kurzzeitigen Überspannungen und Spannungsspitzen. Die axiale Bauform ermöglicht eine einfache Montage und macht sie auch für Reparaturarbeiten interessant.

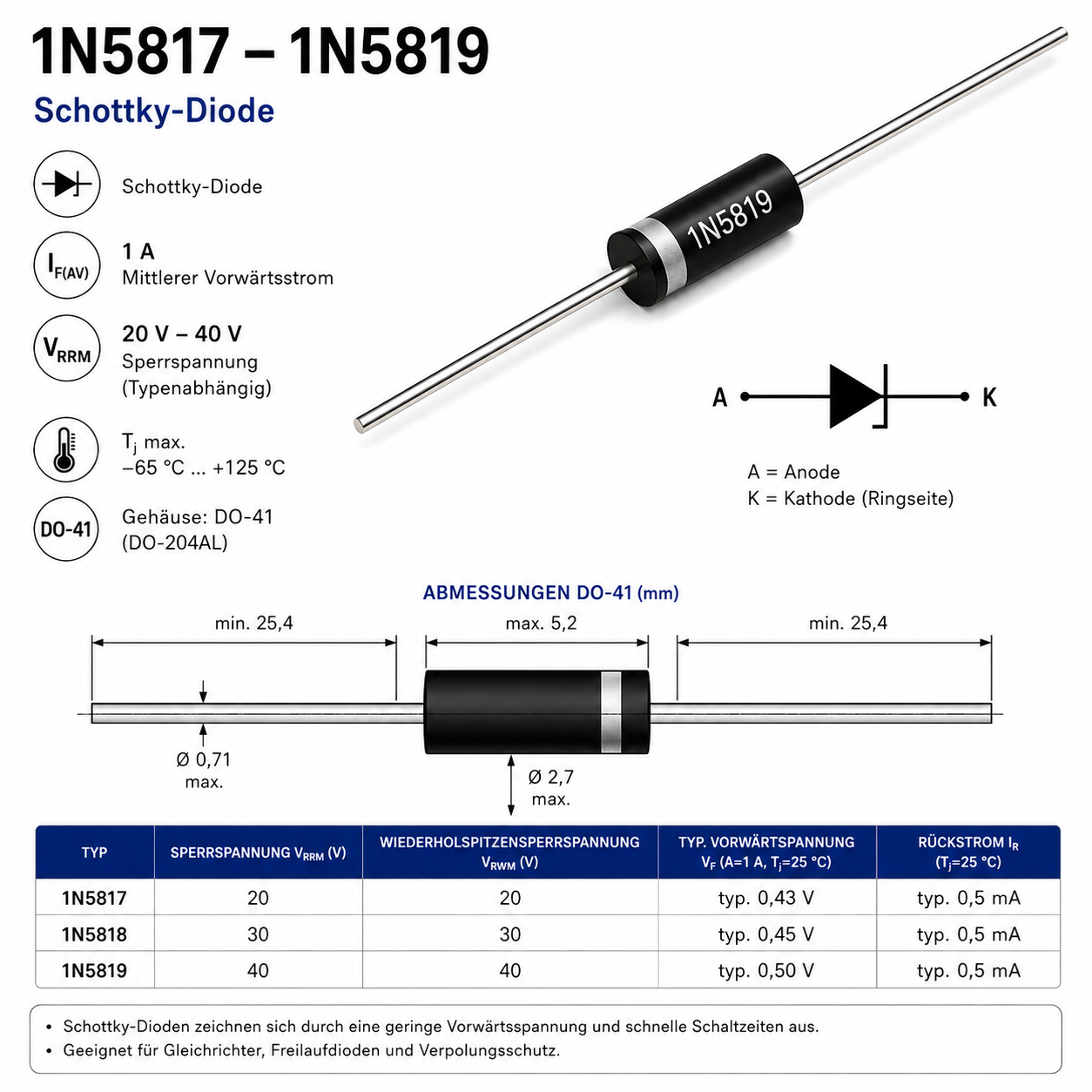

Kurzbeschreibung Die 1N5817 bis 1N5819 sind bewährte Schottky-Gleichrichterdioden mit niedriger Durchlassspannung und schnellem Schaltverhalten. Die Varianten unterscheiden sich hauptsächlich durch ihre maximale Sperrspannung und eignen sich besonders für Schaltnetzteile, DC/DC-Wandler und Gleichrichterschaltungen. Produktbeschreibung Die Schottky-Dioden der 1N581x-Serie zeichnen sich durch eine geringe Durchlassspannung und sehr kurze Schaltzeiten aus. Dadurch entstehen bei der Gleichrichtung geringere Verluste als bei vielen herkömmlichen Silizium-Gleichrichterdioden. Innerhalb dieses Variantenartikels sind die Typen 1N5817, 1N5818 und 1N5819 mit unterschiedlichen Sperrspannungen erhältlich. Alle Varianten sind für einen durchschnittlichen Durchlassstrom von bis zu 1 A ausgelegt. Die axiale, bedrahtete Bauform ermöglicht eine einfache Montage auf Leiterplatten und eignet sich ebenso für Reparaturen und handverdrahtete Schaltungen. Eigenschaften Schottky-Gleichrichterdiode Serie 1N5817 – 1N5819 Durchlassstrom: 1 A Niedrige Durchlassspannung Sehr schnelles Schaltverhalten Verschiedene Sperrspannungen Axiale, bedrahtete Bauform Für THT-Montage geeignet Ideal für Schaltnetzteile und DC/DC-Wandler Verfügbare Varianten VarianteTypMaximale Sperrspannung11N581720 V21N581830 V31N581940 V Technische Daten MerkmalWertDiodentypSchottky-GleichrichterdiodeSerie1N5817 – 1N5819Durchlassstrom1 ASperrspannung20–40 V, je nach VarianteBauformAxial, bedrahtetPolaritätKathode durch Ring gekennzeichnetMontageartTHT Einsatzbereiche Schaltnetzteile DC/DC-Wandler Gleichrichterschaltungen Freilaufbeschaltungen Verpolungsschutz Spannungswandler Niederspannungs-Stromversorgungen Reparatur elektronischer Geräte Fazit Die Schottky-Dioden 1N5817 bis 1N5819 bieten eine niedrige Durchlassspannung und schnelles Schaltverhalten bei einem Durchlassstrom von bis zu 1 A. Durch die drei verfügbaren Sperrspannungen von 20 V, 30 V und 40 V kann passend zur jeweiligen Schaltung die richtige Variante ausgewählt werden.

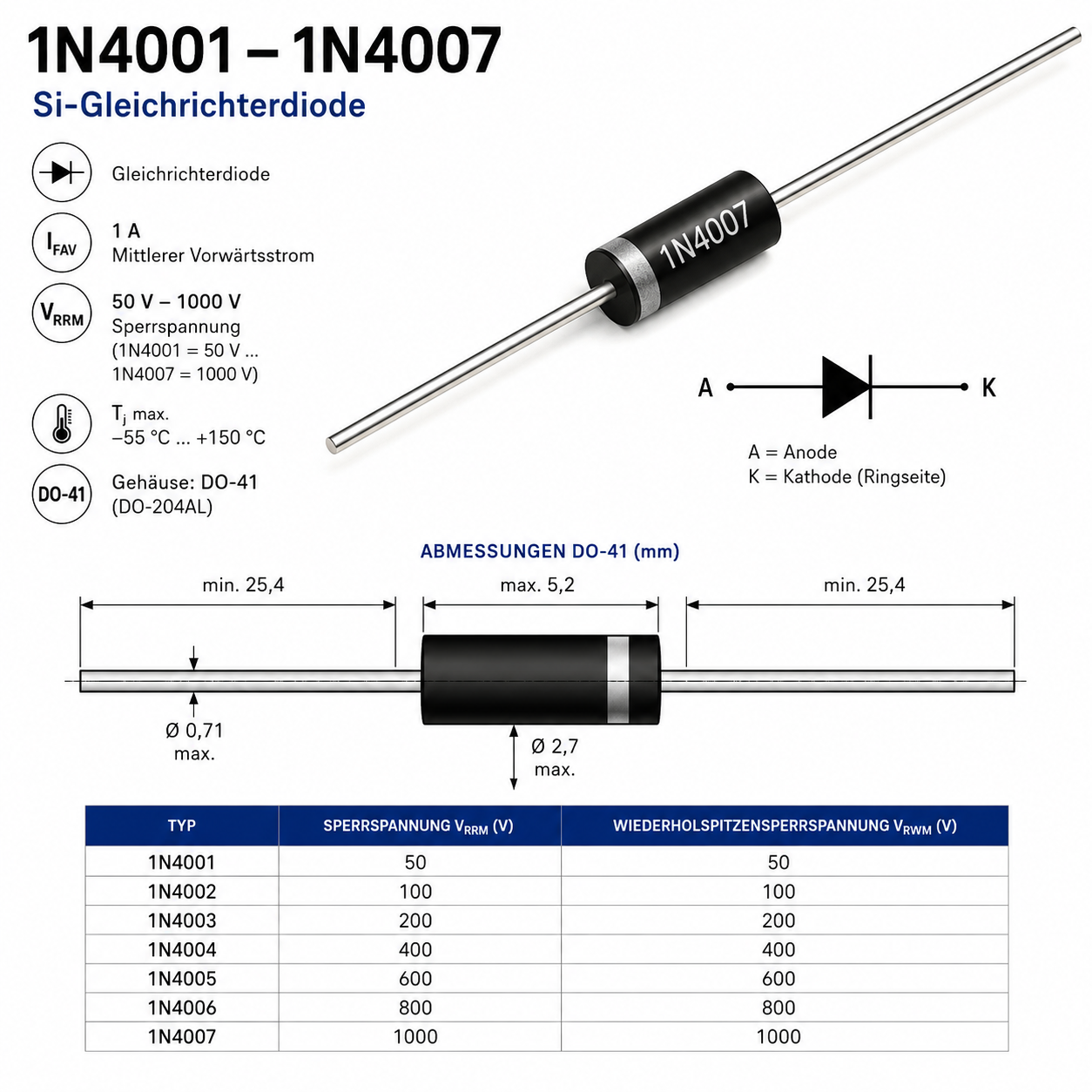

Kurzbeschreibung Die 1N4001 bis 1N4007 sind bewährte Silizium-Gleichrichterdioden für allgemeine Gleichrichter- und Schutzanwendungen. Die Varianten unterscheiden sich hauptsächlich durch ihre maximale Sperrspannung und bieten jeweils einen Durchlassstrom von bis zu 1 A. Produktbeschreibung Die 1N400x-Serie gehört zu den am häufigsten verwendeten Standard-Gleichrichterdioden in der Elektronik. Sie eignet sich zur Gleichrichtung von Wechselspannungen, als Freilaufdiode sowie zum Schutz elektronischer Schaltungen vor Verpolung und Spannungsspitzen. Innerhalb dieses Variantenartikels können die verschiedenen Ausführungen 1N4001 bis 1N4007 entsprechend der benötigten Sperrspannung ausgewählt werden. Die Dioden besitzen die klassische bedrahtete Bauform und lassen sich einfach auf Leiterplatten oder in Verdrahtungen einsetzen. Eigenschaften Silizium-Gleichrichterdiode Serie 1N4001 – 1N4007 Durchlassstrom: 1 A Verschiedene Sperrspannungen Axiale, bedrahtete Bauform Robust und vielseitig einsetzbar Für Gleichrichtung und Schutzschaltungen Ideal für Reparatur, Entwicklung und allgemeine Elektronik Verfügbare Varianten VarianteTypMaximale Sperrspannung11N400150 V21N4002100 V31N4003200 V41N4004400 V51N4005600 V61N4006800 V71N40071000 V Technische Daten MerkmalWertDiodentypSi-GleichrichterdiodeSerie1N4001 – 1N4007Durchlassstrom1 ASperrspannung50–1000 V, je nach VarianteBauformAxial, bedrahtetPolaritätKathode durch Ring gekennzeichnetMontageartTHT Einsatzbereiche Gleichrichtung von Wechselspannung Netzteile und Stromversorgungen Freilaufbeschaltung Verpolungsschutz Schutz vor Spannungsspitzen Lade- und Puffer­schaltungen Reparatur elektronischer Geräte Allgemeine Elektronik Fazit Die 1N4001 bis 1N4007 bieten eine große Auswahl an Sperrspannungen bei einem standardisierten Durchlassstrom von 1 A. Damit lässt sich innerhalb eines einzigen Variantenartikels schnell die passende Si-Gleichrichterdiode für die jeweilige Anwendung auswählen.

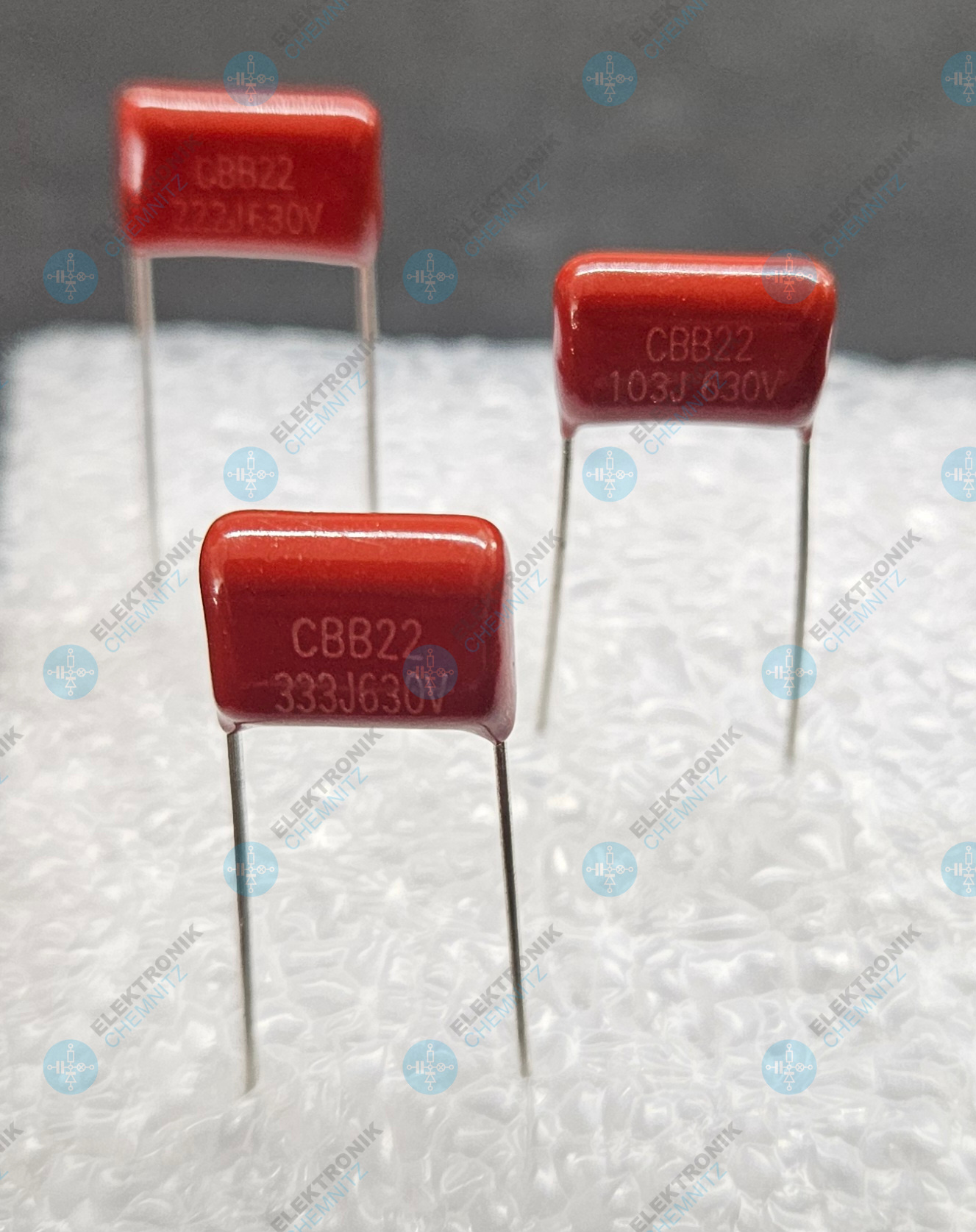

Kurzbeschreibung Hochspannungs-PP-Folienkondensator mit einer Nennspannung von 630 V DC, erhältlich in verschiedenen Kapazitätswerten von 1 nF bis 1 µF. Die robuste und unpolarisierte Bauweise eignet sich für zahlreiche Anwendungen in der Elektronik und Leistungselektronik. Produktbeschreibung Dieser Folienkondensator verwendet Polypropylen (PP) als Dielektrikum. Das Material zeichnet sich durch geringe Verluste, geringe dielektrische Absorption und ein gutes Verhalten über einen großen Frequenzbereich aus. Die 630-V-Ausführung eignet sich insbesondere für Schaltungen, bei denen eine höhere Spannungsfestigkeit erforderlich ist. Auch hier können sich abhängig vom Kapazitätswert die Abmessungen und das Rastermaß unterscheiden. Vergleichbare PP-Folienkondensatoren mit 630 V sind beispielsweise in Kapazitäten wie 22 nF oder 47 nF erhältlich. Eigenschaften Polypropylen-Folienkondensator (PP) Nennspannung: 630 V DC Unpolarisiert Geringe dielektrische Verluste Gute Frequenzstabilität Hohe Spannungsfestigkeit Für THT-Leiterplattenmontage geeignet Verschiedene Kapazitätswerte innerhalb eines Variantenartikels Verfügbare Kapazitäten VarianteKapazität11 nF22,2 nF34,7 nF410 nF522 nF633 nF747 nF8100 nF9220 nF10330 nF11470 nF121000 nF (1 µF) Technische Daten MerkmalWertKondensatortypFolienkondensatorDielektrikumPolypropylen (PP)Nennspannung630 V DCKapazitäten1 nF – 1 µFPolaritätUnpolarisiertMontageartTHT Einsatzbereiche Koppel- und Entkoppelschaltungen Filter- und Frequenzschaltungen Schwingkreise Timing-Schaltungen Netzteile und Stromversorgungen Leistungselektronik Hochspannungsanwendungen Reparatur elektronischer Geräte

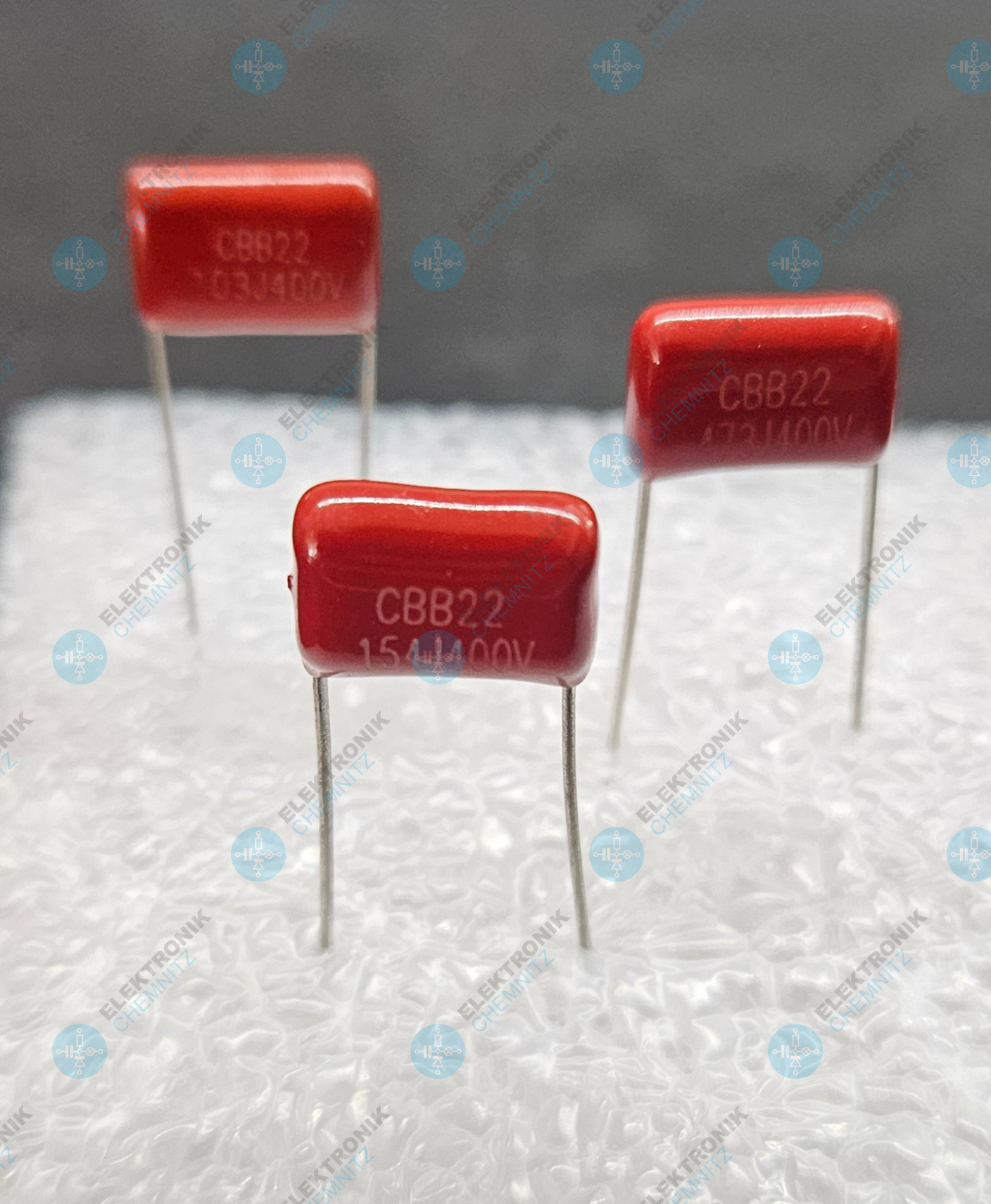

Kurzbeschreibung Hochwertiger PP-Folienkondensator mit einer Nennspannung von 400 V DC. Erhältlich in verschiedenen Kapazitätswerten von 10 nF bis 1 µF. Der unpolarisierte Folienkondensator eignet sich für zahlreiche Anwendungen in der Elektronik, beispielsweise für Koppel-, Entkoppel-, Filter-, Timing- und Schwingkreisschaltungen. Produktbeschreibung Dieser Folienkondensator mit Polypropylen-Dielektrikum (PP) zeichnet sich durch geringe dielektrische Verluste und eine gute Stabilität der elektrischen Eigenschaften aus. PP-Folienkondensatoren eignen sich insbesondere für Anwendungen, bei denen geringe Verluste und ein gutes Frequenzverhalten gefragt sind. Die 400-V-Ausführung ist in mehreren Kapazitäten erhältlich und ermöglicht damit eine flexible Auswahl passend zur jeweiligen Schaltung. Je nach Kapazitätswert können sich Bauform und Rastermaß unterscheiden. Eigenschaften Polypropylen-Folienkondensator (PP) Nennspannung: 400 V DC Unpolarisiert Geringe dielektrische Verluste Gute Frequenzstabilität Für THT-Leiterplattenmontage geeignet Verschiedene Kapazitätswerte innerhalb eines Variantenartikels Verfügbare Kapazitäten VarianteKapazität110 nF222 nF333 nF447 nF5100 nF6150 nF7220 nF8330 nF9470 nF10560 nF111000 nF (1 µF) Technische Daten MerkmalWertKondensatortypFolienkondensatorDielektrikumPolypropylen (PP)Nennspannung400 V DCKapazitäten10 nF – 1 µFPolaritätUnpolarisiertMontageartTHT Einsatzbereiche Koppel- und Entkoppelschaltungen Filter- und Frequenzschaltungen Timing-Schaltungen Schwingkreise Netzteile und Stromversorgungen Leistungselektronik Reparatur elektronischer Geräte

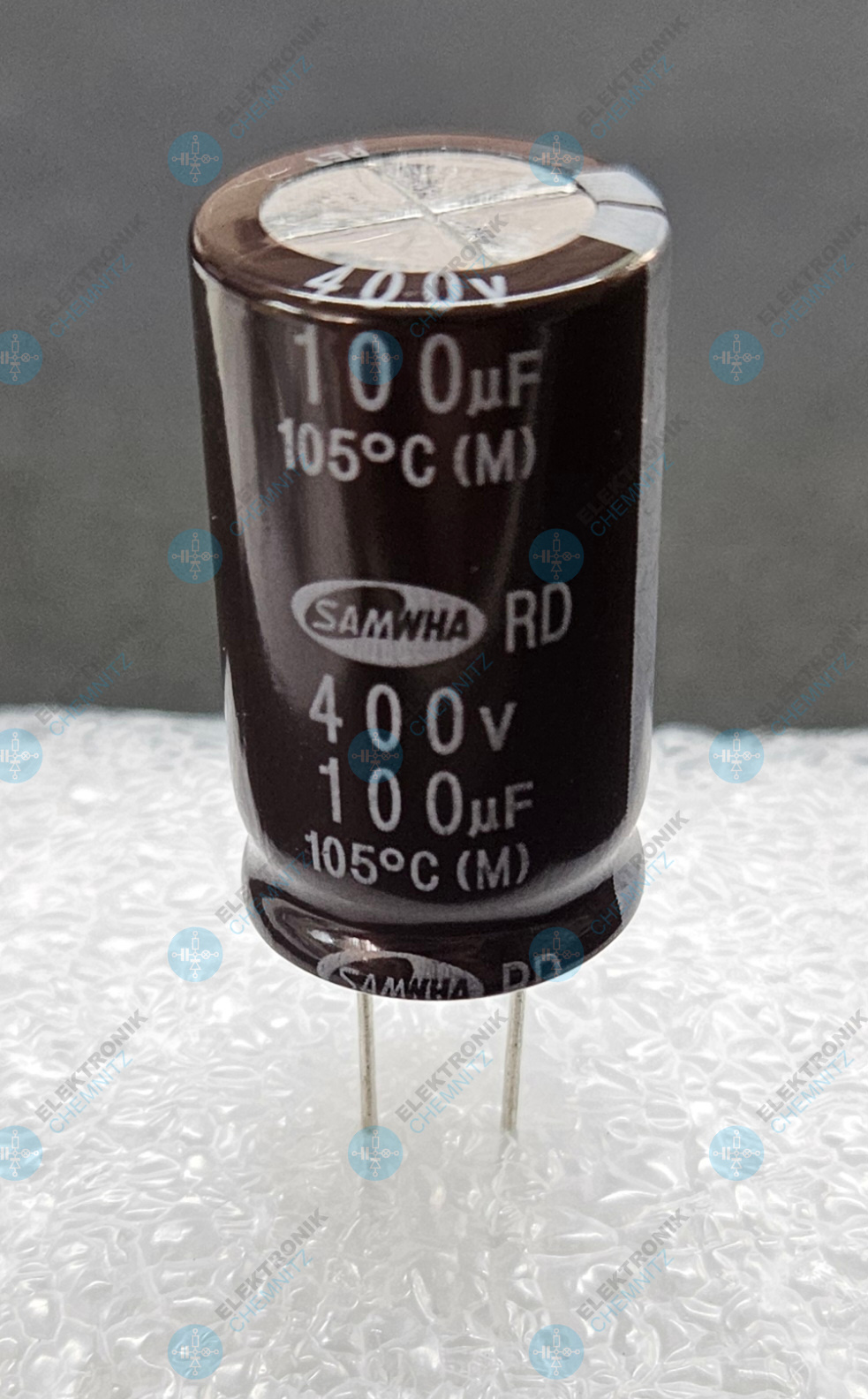

Kurzbeschreibung Der SAMWHA Elektrolytkondensator mit 100 µF Kapazität und 400 V Nennspannung eignet sich ideal zur Glättung und Pufferung von Gleichspannungen in Netzteilen und Leistungselektronik. Die radiale Bauform mit 7,5 mm Rastermaß ermöglicht eine einfache Montage auf Leiterplatten. Produktbeschreibung Dieser radiale Aluminium-Elektrolytkondensator von SAMWHA ist für Anwendungen mit hohen Spannungen bis 400 V DC ausgelegt. Mit 100 µF Kapazität eignet er sich insbesondere zum Glätten gleichgerichteter Netzspannungen sowie zur Pufferung in Netzteilen und Stromversorgungen. Die kompakte Bauform mit 18 mm Durchmesser, 32 mm Höhe und 7,5 mm Rastermaß ermöglicht einen unkomplizierten Einsatz als Ersatzteil und bei Neuentwicklungen. Die 105-°C-Ausführung ist für den Einsatz bei erhöhten Umgebungstemperaturen geeignet. Eigenschaften Radialer Aluminium-Elektrolytkondensator Hersteller: SAMWHA Kapazität: 100 µF Nennspannung: 400 V DC Temperaturfest bis 105 °C Rastermaß: 7,5 mm Kompakte Bauform Hoher CV-Wert Für THT-Leiterplattenmontage Technische Daten MerkmalWertHerstellerSAMWHATypElektrolytkondensatorBauformRadialKapazität100 µFNennspannung400 V DCTemperaturbereich-40 °C bis +105 °CRastermaß (RM)7,5 mmDurchmesser18 mmHöhe32 mmMontageartTHT, radialPolaritätPolarisiertLebensdauer2000 h Die Angaben zu Kapazität, Spannung, Bauform, Abmessungen und Rastermaß entsprechen der angebotenen SAMWHA-Ausführung; die Händlerdaten nennen für diese Variante eine Lebensdauer von 2000 Stunden. Einsatzbereiche Netzteile und Stromversorgungen Gleichrichter- und Siebschaltungen Schaltnetzteile Leistungselektronik Industrieelektronik Reparatur und Wartung elektronischer Geräte Fazit Der SAMWHA 100 µF / 400 V Elektrolytkondensator ist eine robuste Lösung für die Glättung und Pufferung von Gleichspannungen. Die 105-°C-Ausführung, das 7,5-mm-Rastermaß und die kompakte Bauform von 18 × 32 mm machen ihn besonders interessant für Netzteilreparaturen und industrielle Elektronik.

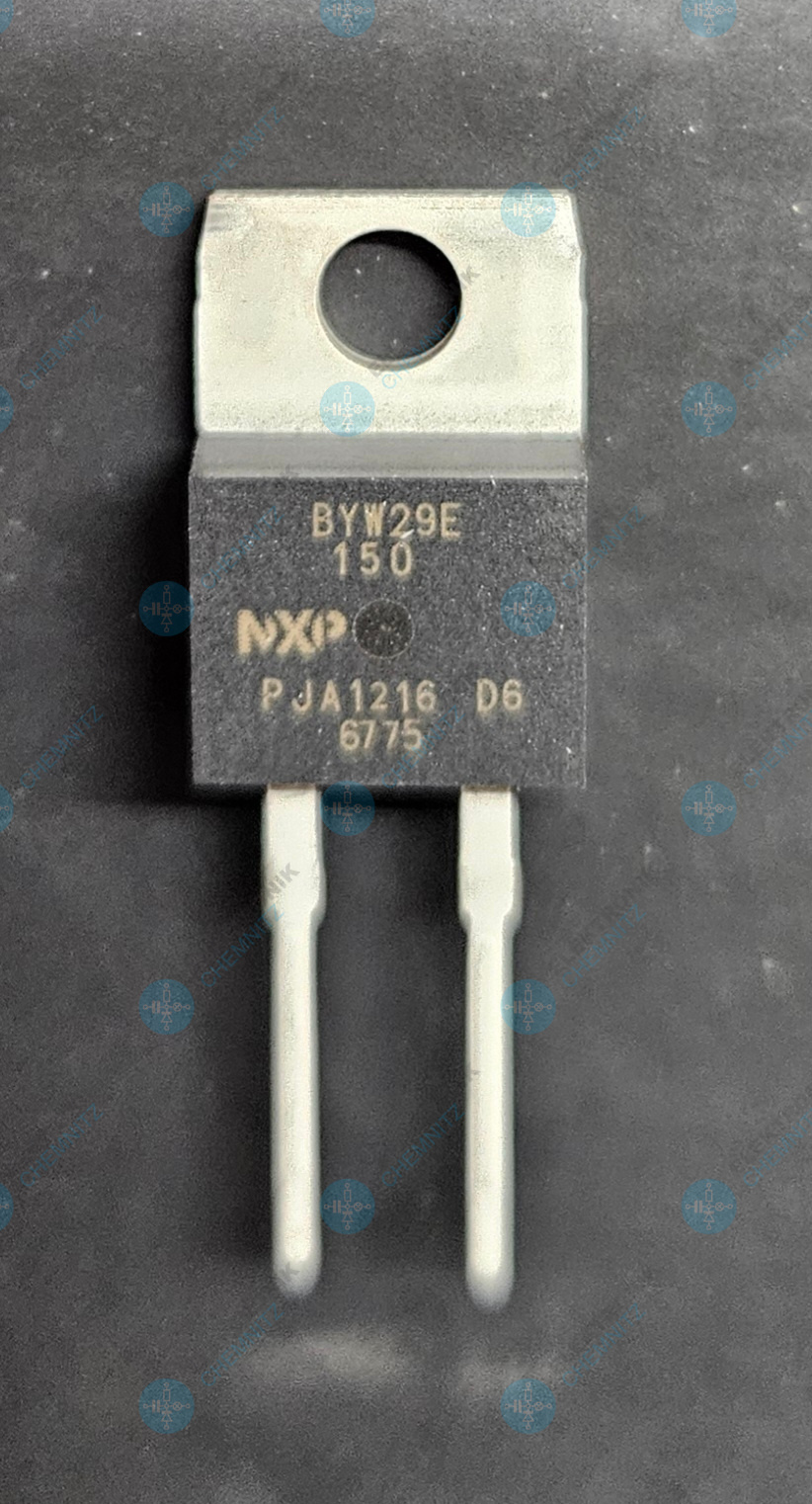

Kurzbeschreibung Die NXP BYW29E-150 ist eine ultraschnelle Leistungs-Gleichrichterdiode für Anwendungen mit hohen Schaltfrequenzen. Sie bietet eine Sperrspannung von 150 V, einen durchschnittlichen Durchlassstrom von 8 A und eine sehr kurze Sperrerholzeit von maximal 25 ns. Produktbeschreibung Die BYW29E-150 wurde speziell für die schnelle Gleichrichtung in leistungsfähigen elektronischen Schaltungen entwickelt. Durch ihre kurze Sperrerholzeit und das Soft-Recovery-Verhalten eignet sie sich besonders für Schaltnetzteile und andere Hochfrequenzanwendungen. Die Diode ist für eine repetitive Sperrspannung von bis zu 150 V und einen durchschnittlichen Durchlassstrom von 8 A ausgelegt. Der maximale nichtperiodische Stoßstrom beträgt bis zu 80 A bei 10 ms beziehungsweise 88 A bei 8,3 ms. Das TO-220AC-Gehäuse verfügt über zwei Anschlüsse und eine Montagefläche zur Wärmeableitung. Die Gehäuserückseite ist elektrisch mit der Kathode verbunden. Eigenschaften Ultraschnelle Leistungs-Gleichrichterdiode Sperrspannung: 150 V Durchlassstrom: 8 A Sehr kurze Sperrerholzeit Soft-Recovery-Verhalten Niedrige Durchlassverluste TO-220AC-Gehäuse 2 Anschlüsse Für Kühlkörpermontage geeignet Technische Daten MerkmalWertHerstellerNXPTypBYW29E-150FunktionUltraschnelle GleichrichterdiodeDiodenkonfigurationEinzelne DiodeSperrspannung (VRRM)150 VDurchlassstrom (IF(AV))8 ADurchlassspannung (VF)max. 1,05 VSperrerholzeit (trr)max. 25 nsStoßstrom (IFSM)bis 80 ABetriebstemperatur-40 °C bis +150 °CGehäuseTO-220AC / SOD59Anschlüsse2MontageartTHT Die elektrischen Kenndaten entsprechen den Herstellerangaben zur BYW29E-150. Einsatzbereiche Schaltnetzteile Hochfrequente Gleichrichterstufen DC/DC-Wandler Ausgangsgleichrichter Leistungselektronik Industrie- und Stromversorgungstechnik Reparatur elektronischer Geräte Fazit Die NXP BYW29E-150 ist eine robuste und sehr schnelle Leistungsdiode für anspruchsvolle Gleichrichteranwendungen. Mit 150 V Sperrspannung, 8 A Durchlassstrom und maximal 25 ns Sperrerholzeit eignet sie sich besonders für Schaltnetzteile und Hochfrequenz-Leistungselektronik.

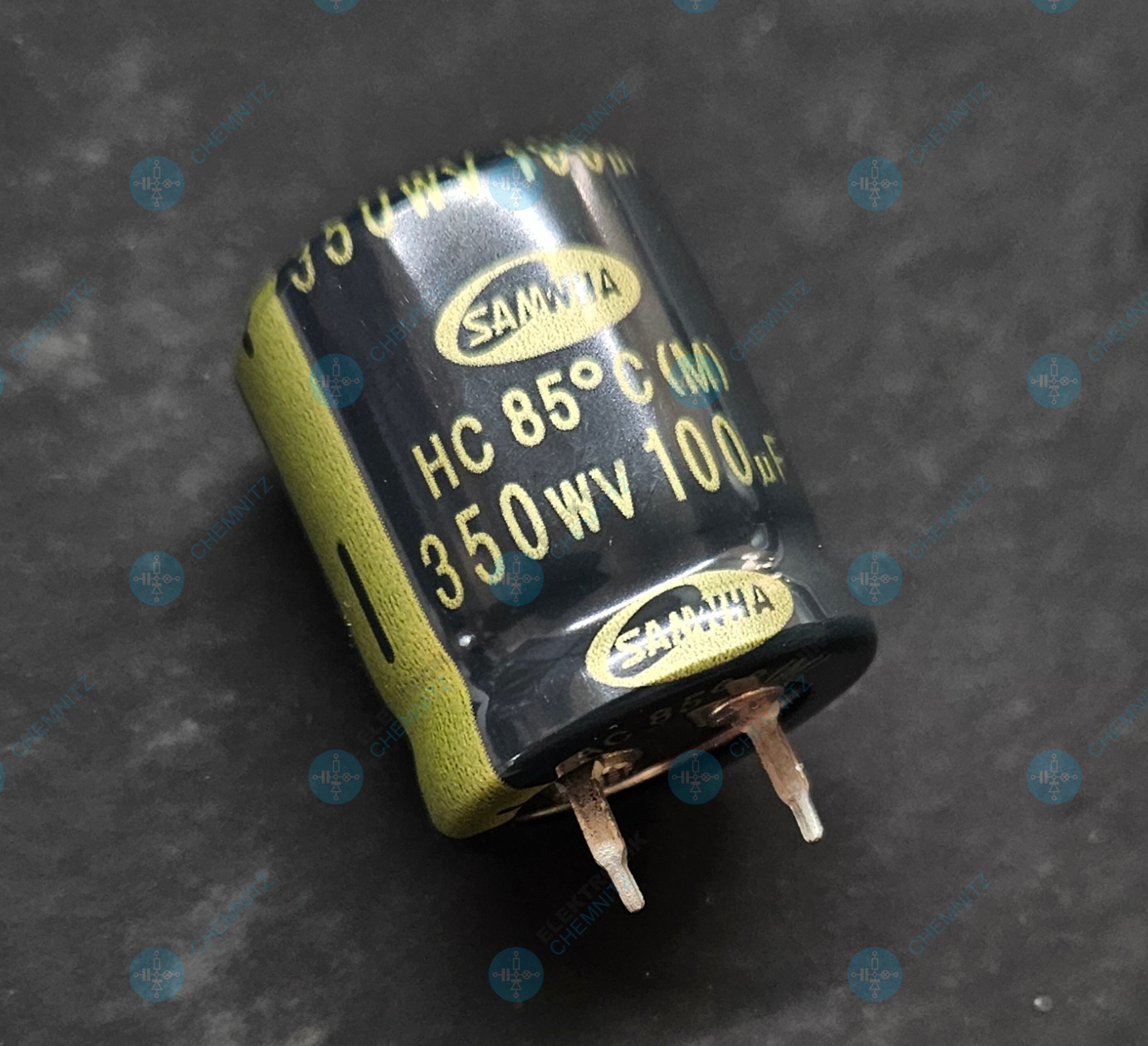

Kurzbeschreibung Der radiale Elektrolytkondensator mit 100 µF Kapazität und 350 V Nennspannung eignet sich zur Glättung und Siebung von Gleichspannungen sowie zur Energiespeicherung in Netzteilen und Leistungselektronik. Die Snap-In-Bauform ermöglicht eine sichere und mechanisch stabile Montage auf Leiterplatten. Produktbeschreibung Dieser Aluminium-Elektrolytkondensator ist für Anwendungen mit erhöhten Spannungen bis 350 V DC ausgelegt. Mit seiner Kapazität von 100 µF eignet er sich insbesondere zur Glättung gleichgerichteter Netzspannungen und zur Pufferung in Netzteilen und Stromversorgungen. Die radiale Snap-In-Ausführung mit einem Rastermaß von 10 mm sorgt für eine zuverlässige Befestigung auf der Leiterplatte. Die kompakte Bauform mit einem Durchmesser von 22 mm und einer Höhe von 26 mm eignet sich auch als Ersatz für vorhandene Kondensatoren mit identischen Abmessungen. Der zulässige Temperaturbereich reicht bis +85 °C. Die Kombination aus hoher Spannungsfestigkeit und kompakter Bauform macht den Kondensator zu einer geeigneten Lösung für Reparatur, Wartung und industrielle Elektronik. Vergleichbare 100-µF-Snap-In-Elkos mit 350 V werden ebenfalls mit 22 mm Durchmesser und 10 mm Rastermaß angeboten. Eigenschaften Radialer Aluminium-Elektrolytkondensator Kapazität: 100 µF Nennspannung: 350 V DC Temperaturfest bis 85 °C Snap-In-Ausführung Rastermaß 10 mm Hohe Spannungsfestigkeit Geeignet zum Glätten und Puffern von Versorgungsspannungen Polarisiert Technische Daten MerkmalWertTypAluminium-ElektrolytkondensatorBauformRadial, Snap-InKapazität100 µFNennspannung350 V DCTemperaturbereichbis +85 °CRastermaß (RM)10 mmDurchmesser22 mmHöhe26 mmMontageartSnap-In / THTPolaritätPolarisiert Einsatzbereiche Netzteile und Stromversorgungen Gleichspannungszwischenkreise Schaltnetzteile Leistungselektronik Industrieelektronik Reparatur und Wartung elektronischer Geräte Fazit Der 100-µF-Elektrolytkondensator mit 350 V, 85 °C und Snap-In-Anschlüssen ist eine kompakte und robuste Lösung für Spannungsfilterung und Pufferung. Mit 22 mm Durchmesser, 26 mm Höhe und 10 mm Rastermaß eignet er sich besonders gut als Ersatzteil für bestehende Netzteil- und Leistungselektronik.

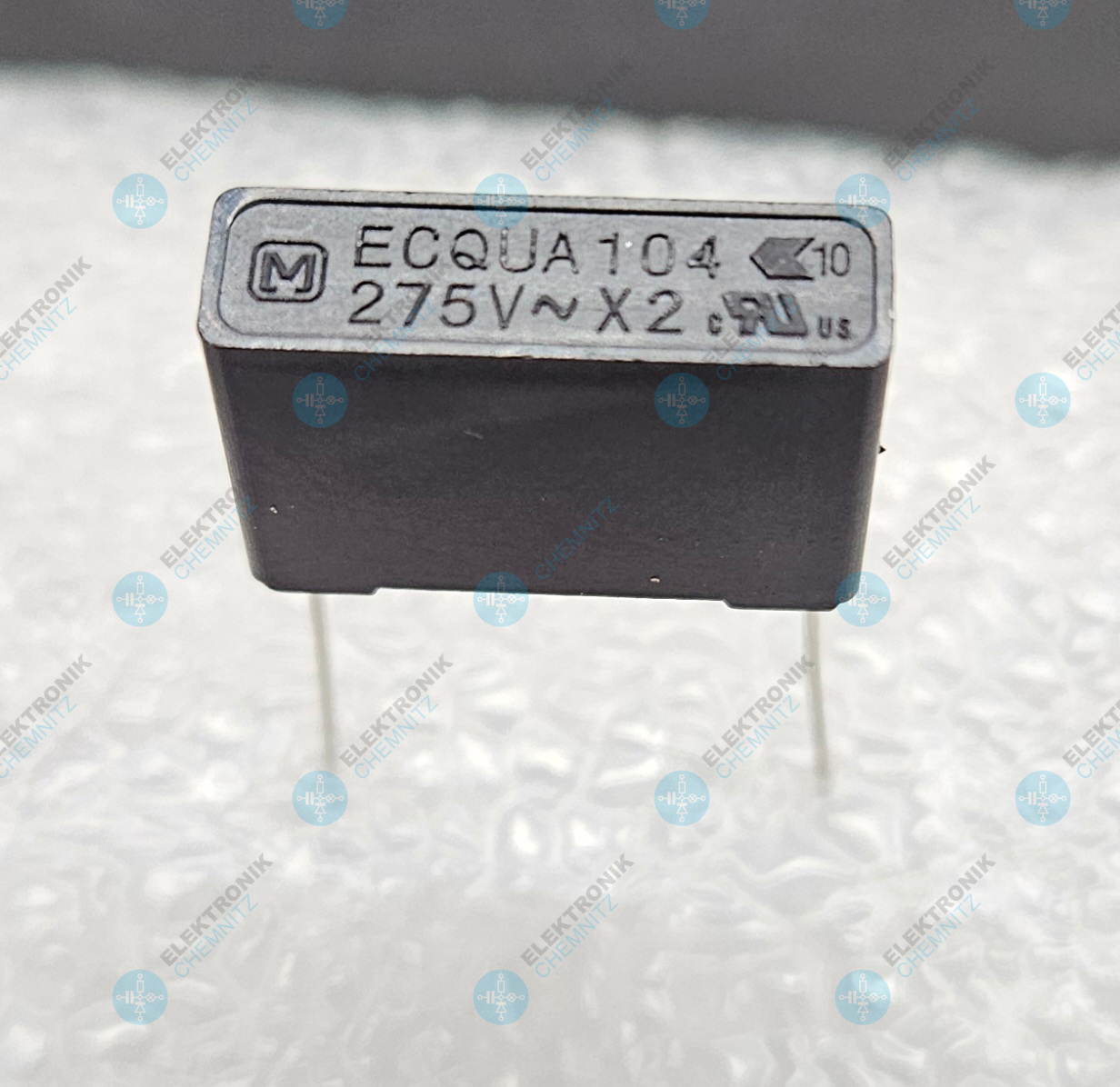

Kurzbeschreibung Der Panasonic ECQUA104 ist ein hochwertiger Funkentstörkondensator der Sicherheitsklasse X2 mit 100 nF Kapazität und 275 V AC Nennspannung. Die Ausführung mit 15 mm Rastermaß und einer Temperaturfestigkeit bis 110 °C eignet sich besonders für Netzfilter, Entstörschaltungen und anspruchsvolle Anwendungen in der Elektronik. Produktbeschreibung Der ECQUA104 von Panasonic ist ein metallisierter Folienkondensator für die Entstörung netzspannungsbetriebener Geräte. Als X2-Sicherheitskondensator wird er parallel zur Netzspannung eingesetzt und dient dazu, hochfrequente Störungen und elektromagnetische Beeinflussungen zu reduzieren. Die 100-nF-Ausführung besitzt ein Rastermaß von 15 mm und eine kompakte Bauform. Panasonic gibt für diese Variante Abmessungen von 17,5 × 5,0 × 12,0 mm an. Die Kapazitätstoleranz beträgt bei dieser Ausführung ±10 %. Besonders interessant ist der hohe zulässige Temperaturbereich von -40 °C bis +110 °C. Die ECQUA-Serie ist für hohe Sicherheitsanforderungen ausgelegt und erfüllt die Anforderungen der Sicherheitsklasse X2 nach den relevanten UL-, CSA-, EN- und IEC-Normen. Eigenschaften Funkentstörkondensator der Sicherheitsklasse X2 Kapazität: 100 nF Nennspannung: 275 V AC Toleranz: ±10 % Metallisierter Folienkondensator Temperaturbereich: -40 °C bis +110 °C Rastermaß: 15 mm Selbstheilendes Verhalten Hohe Betriebssicherheit THT-Ausführung Unpolarisiert Technische Daten MerkmalWertHerstellerPanasonicSerieECQUATypECQUA104KondensatortypFunkentstörkondensatorKapazität100 nFNennspannung275 V ACSicherheitsklasseX2Toleranz±10 %Rastermaß (RM)15,0 mmLänge17,5 mmBreite5,0 mmHöhe12,0 mmTemperaturbereich-40 °C bis +110 °CMontageartTHTPolaritätUnpolarisiert Einsatzbereiche Netzfilter und Netzteiltechnik Funk- und EMV-Entstörung Schaltnetzteile Elektro- und Haushaltsgeräte Motorsteuerungen und elektrische Antriebe Industrieelektronik Reparatur und Wartung elektronischer Geräte Fazit Der Panasonic ECQUA104 mit 100 nF, 275 V AC und 15 mm Rastermaß ist ein zuverlässiger X2-Funkentstörkondensator für netzspannungsbetriebene Anwendungen. Besonders hervorzuheben sind der Temperaturbereich bis 110 °C, die ±10-%-Toleranz und die kompakte Bauform.

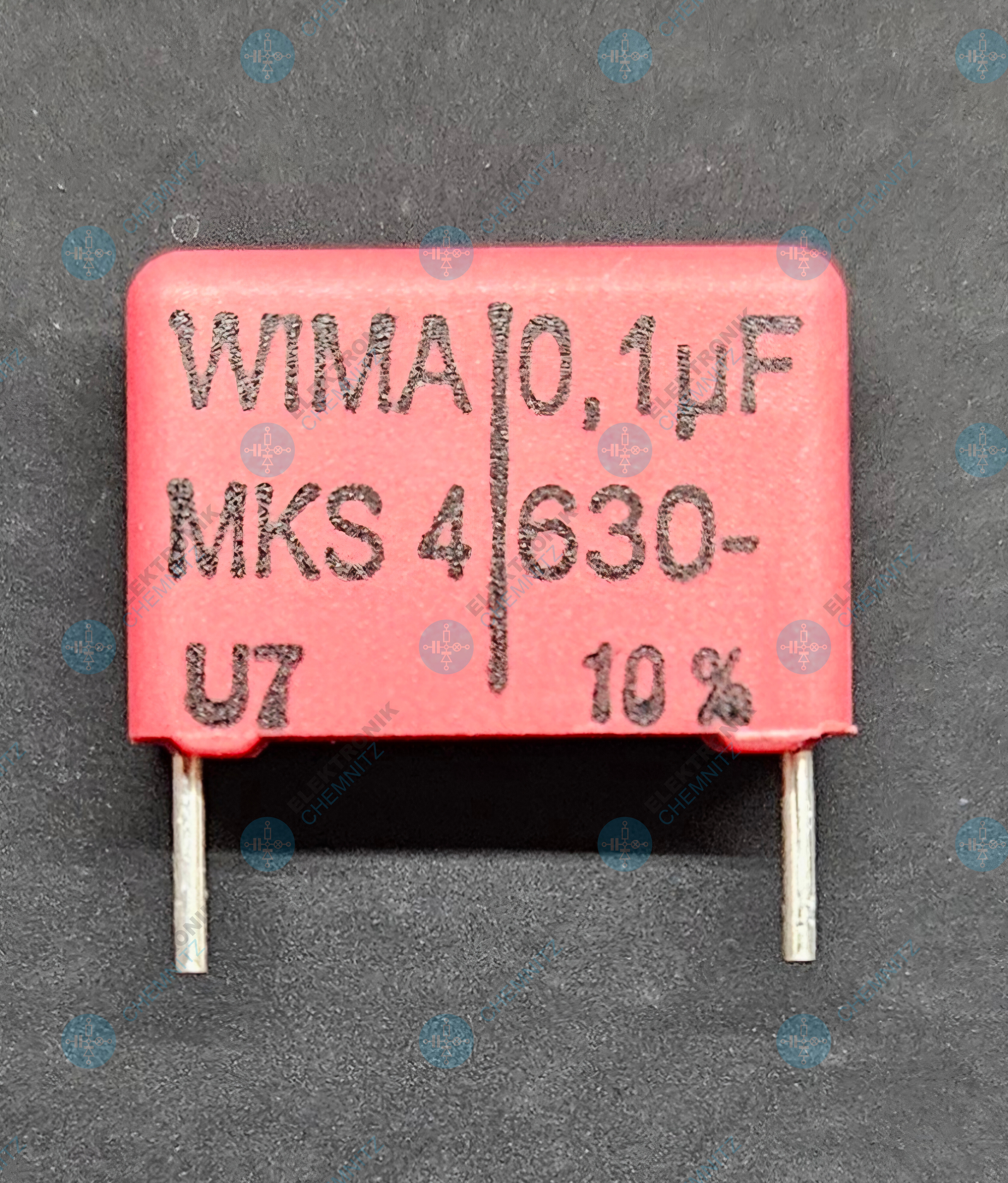

Kurzbeschreibung Der WIMA MKS 4 ist ein hochwertiger, metallisierter Polyester-Folienkondensator mit einer Kapazität von 0,1 µF, einer Nennspannung von 630 V DC bzw. 400 V AC und einer Toleranz von ±10 %. Mit seinem Rastermaß von 15 mm eignet er sich ideal für vielseitige Anwendungen in der Elektronik. Produktbeschreibung Der WIMA MKS 4 verwendet eine metallisierte Polyesterfolie (PET) als Dielektrikum und ist für allgemeine Gleichspannungsanwendungen ausgelegt. Typische Einsatzbereiche sind Bypass-, Blocking-, Koppel- und Entkoppelschaltungen sowie Timing-Anwendungen. Die Ausführung mit 0,1 µF, 630 V DC / 400 V AC und ±10 % besitzt ein Rastermaß von 15 mm. Laut WIMA beträgt die Baugröße dieser Ausführung 18 mm Länge, 6 mm Breite und 12,5 mm Höhe. Das metallisierte Folienkonzept bietet ein ausheilfähiges Verhalten und damit eine hohe Betriebssicherheit. Der MKS 4 ist für einen bevorzugten Temperaturbereich von -55 °C bis +105 °C ausgelegt. Eigenschaften Metallisierter Polyester-Folienkondensator (MKT) WIMA MKS 4 Serie Kapazität: 0,1 µF Nennspannung: 630 V DC / 400 V AC Toleranz: ±10 % Ausheilfähiges Verhalten Temperaturbereich: -55 °C bis +105 °C Rastermaß: 15 mm THT-Ausführung Unpolarisiert Technische Daten MerkmalWertHerstellerWIMASerieMKS 4KondensatortypFolienkondensator / MKTDielektrikumPolyester (PET)Kapazität0,1 µFNennspannung DC630 VNennspannung AC400 VToleranz±10 %Rastermaß (RM)15 mmLänge18 mmBreite6 mmHöhe12,5 mmMontageartTHTTemperaturbereich-55 °C bis +105 °CPolaritätUnpolarisiert Einsatzbereiche Bypass- und Abblockschaltungen Koppel- und Entkoppelschaltungen Timing-Schaltungen Netzteile und Stromversorgungen Steuerungs- und Industrieelektronik Reparatur elektronischer Geräte Fazit Der WIMA MKS 4 mit 0,1 µF, 630 V DC / 400 V AC, ±10 % und 15 mm Rastermaß ist ein robuster und vielseitig einsetzbarer Polyester-Folienkondensator. Die hohe Spannungsfestigkeit, der Temperaturbereich bis 105 °C und das ausheilfähige Verhalten machen ihn zu einer zuverlässigen Lösung für Reparatur, Entwicklung und industrielle Elektronik.

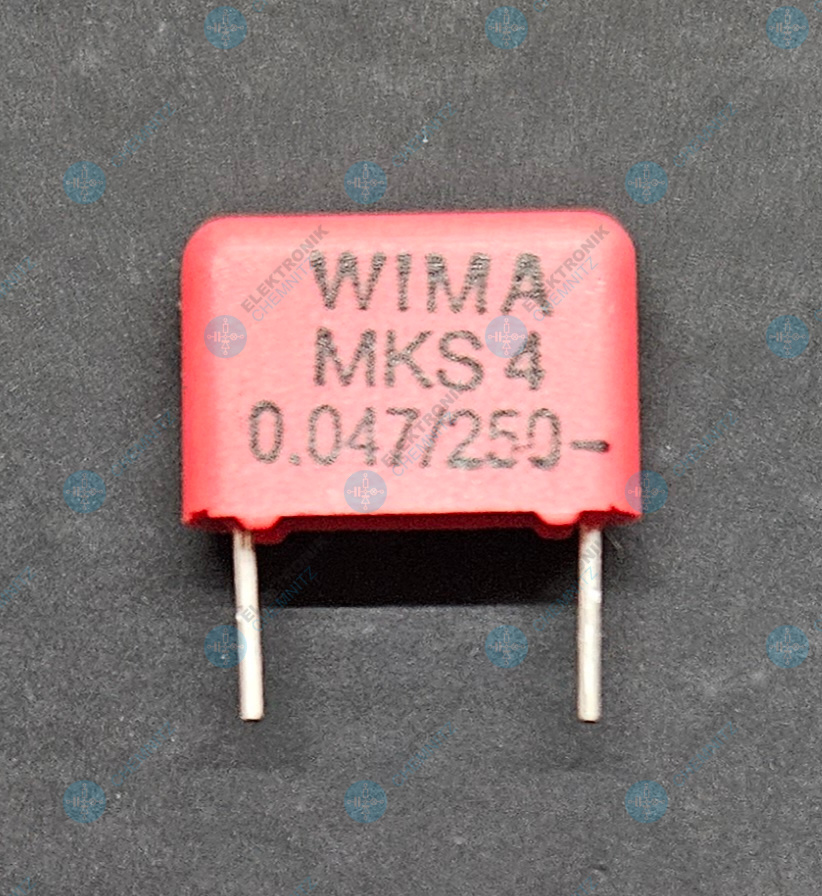

Kurzbeschreibung Der WIMA MKS 4 ist ein metallisierter Polyester-Folienkondensator mit 47 nF Kapazität, 250 V DC bzw. 160 V AC Nennspannung und einer Toleranz von ±10 %. Mit einem Rastermaß von 10 mm eignet er sich hervorragend für allgemeine Gleichspannungsanwendungen sowie Reparatur- und Industrieelektronik. Produktbeschreibung Der WIMA MKS 4 verwendet eine metallisierte PET-Folie als Dielektrikum und zeichnet sich durch seine hohe Volumenkapazität sowie sein ausheilfähiges Verhalten aus. Die Serie ist für allgemeine Gleichspannungsanwendungen ausgelegt und eignet sich unter anderem zum Koppeln und Entkoppeln, Abblocken, Glätten und Sieben sowie für Timing-Schaltungen. Die Ausführung mit 47 nF, 250 V DC und 160 V AC besitzt ein Rastermaß von 10 mm. Die kompakte Bauform mit einer Länge von 13 mm, einer Breite von 4 mm und einer Höhe von 9 mm ermöglicht eine platzsparende Montage auf Leiterplatten. Eigenschaften Metallisierter Polyester-Folienkondensator WIMA MKS 4 Serie Kapazität: 47 nF Nennspannung: 250 V DC / 160 V AC Toleranz: ±10 % Selbstheilendes bzw. ausheilfähiges Verhalten Rastermaß: 10 mm Bedrahtete THT-Ausführung Unpolarisiert Flammhemmendes Kunststoffgehäuse Technische Daten MerkmalWertHerstellerWIMASerieMKS 4KondensatortypFolienkondensatorDielektrikumPolyester (PET)Kapazität47 nFNennspannung DC250 VNennspannung AC160 VToleranz±10 %Rastermaß (RM)10 mmLänge13,0 mmBreite4,0 mmHöhe9,0 mmMontageartTHTPolaritätUnpolarisiertAnschlüsseVerzinnter DrahtGehäuseFlammhemmender Kunststoff mit Epoxidharzverguss Einsatzbereiche Bypass- und Abblockschaltungen Koppel- und Entkoppelschaltungen Glättung und Siebung Timing-Schaltungen Netzteile und Stromversorgungen Steuerungs- und Industrieelektronik Reparatur elektronischer Geräte Fazit Der WIMA MKS 4 mit 47 nF, 250 V DC / 160 V AC und ±10 % ist ein kompakter und zuverlässiger Folienkondensator für zahlreiche Anwendungen in der Elektronik. Durch das Rastermaß von 10 mm und die robuste PET-Konstruktion eignet er sich besonders gut für Leiterplattenbestückung, Reparaturen und industrielle Elektronik.
